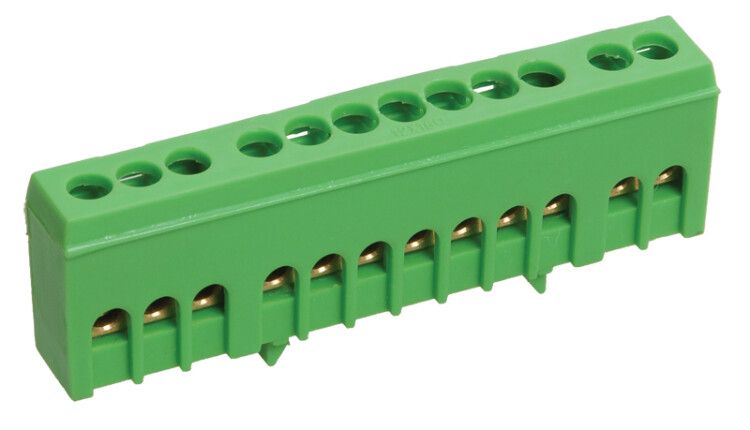

Шина ЗЕМЛЯ в корпусе изолированная на DIN-рейку ШНИ-6х9-12-К-З - YNN10-69-12KD-K06 IEK

Шина заземления (PE) в корпусном изоляторе на DIN-рейку ШНИ-6х9-12-К-З от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Латунная конструкция, изолированный монтаж и стандартизованный форм-фактор делают её удобным решением для промышленной и жилой автоматизации.

Назначение и область применения

Шина ШНИ-6х9-12-К-З используется для сборки заземляющих (PE) и нулевых рабочих (N) проводников в электрощитах. Подходит для установки в распределительных устройствах жилых домов, производственных объектах, офисах и коммерческих помещениях. Применяется там, где требуется организованное и безопасное подключение множества проводов к одной точке заземления.

Технические характеристики

• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей
• Напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Количество контактов: 12 - позволяет подключить до 12 проводов одновременно
• Диапазон сечений проводов: 16 мм2 - оптимально для медных проводов этого сечения
• Толщина корпуса: 14 мм - компактная форма, не занимает лишнего места на рейке
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: зелёный - визуально отличается от фазных шин, соответствует ГОСТ
• Изолированный монтаж: да - предотвращает случайные замыкания на корпус щита
• Способ монтажа: на DIN-рейку шириной 35 мм с Ω-профилем

Совместимость и монтаж

Шина ШНИ-6х9-12-К-З крепится стандартными защёлками на DIN-рейку типа C35. Установка возможна как вертикально, так и горизонтально. Для подключения проводов используются болты с гайками - рекомендуется применять медные наконечники-гильзы (например, НШВИ-16), особенно при использовании многожильных проводов. Это исключает ослабление контакта и перегрев. Корпус изолятора не требует дополнительного крепления к стенке щита - достаточно плотного защёлкивания на рейке.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к изолированным шинам для распределительных устройств. Цветовая маркировка (зелёный) соответствует ГОСТ Р 50462, что обеспечивает быстрое распознавание PE-проводника. Защита IP20 обеспечивается конструкцией корпуса - недоступны токоведущие части при установленной шине. Соответствие заявленному напряжению 380 В и току 100 А подтверждено испытаниями производителя.

Преимущества

• Высокая долговечность благодаря материалу - латунь не окисляется, как сталь, и не теряет проводимости
• Удобство обслуживания - все 12 точек доступны для проверки и замены без демонтажа всей шины
• Защита от случайного касания - изолирующий корпус снижает риск поражения током при работе рядом с щитом
• Стандартный форм-фактор - совместима с любыми щитами, оснащёнными DIN-рейкой
• Поддержка проектного ассортимента - рекомендована IEK для систем, спроектированных по их каталогу

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - может возникнуть перегрев или плохой контакт
• Не следует использовать в средах с постоянным воздействием химически активных паров или агрессивных жидкостей - латунь может подвергаться эрозии
• Не является заменой основной заземляющей шине в главном распределительном щите - применяется только как вторичная, внутри распределительного щита
• Не допускается механическая нагрузка на корпус - нельзя вешать на него тяжёлые кабели или оборудование

Примеры использования

• Групповые автоматы в квартирном щите - подключение всех PE-проводов от розеток и светильников
• Щит управления станком - сборка защитных проводов от двигателей и корпусов оборудования
• Распределительный щит торгового центра - организация единой точки заземления для нескольких этажей
• Автоматические системы вентиляции - подключение заземления к частотным преобразователям и контроллерам

Практические советы

• Перед монтажом проверьте, чтобы DIN-рейка была правильно закреплена - слабая фиксация вызывает вибрацию и выход из строя контактов
• Обязательно используйте наконечники НШВИ-16 для многожильных проводов - даже если они кажутся “плотными”
• Не затягивайте болты слишком сильно - латунь мягче стали, есть риск повреждения резьбы
• При проектировании щита учтите, что шина ШНИ-6х9-12-К-З имеет толщину 14 мм - она займёт место между другими модулями
• Артикул ynn10-69-12kd-k06 - сохраняйте его при заказе запасных элементов; аналоги других брендов могут иметь другую форму крепления
