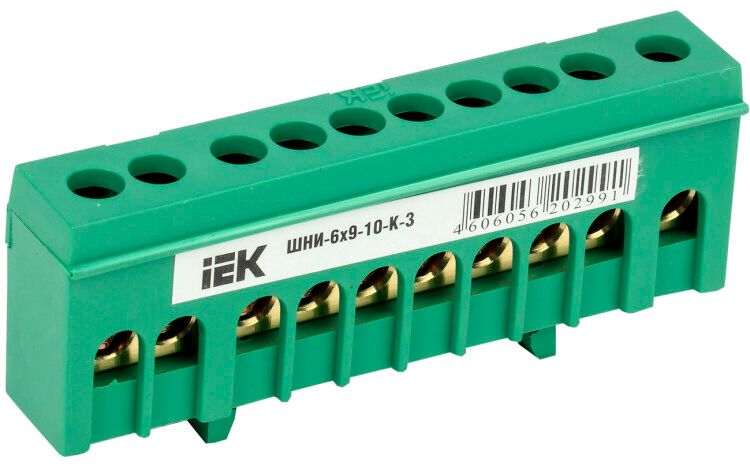

Шина PE "земля" в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-З | YNN10-69-10KD-K06 IEK

Шина заземления (PE) в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-З от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Устройство смонтировано в изолированной оболочке, обеспечивает безопасный доступ к контактам и устанавливается на стандартную DIN-рейку.

Назначение и область применения

Шина заземления (PE) в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-З используется для сборки систем заземления и зануления в электрощитах. Подходит для подключения нулевых защитных (PE) и нулевых рабочих (N) проводников. Применяется в промышленных, коммерческих и жилых объектах - например, в силовых щитах, АВР, распределительных пунктах, на производствах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с напряжением до 380 В переменного тока
• Количество контактов: 10 - позволяет подключить до десяти проводов одновременно
• Материал: латунь - обеспечивает хорошую электропроводность и коррозионную стойкость
• Толщина шины: 14 мм - достаточна для механической прочности и тепловой инерции
• Диапазон сечений: 16 мм2 - оптимальна для проводов сечением до 16 мм2 (многожильных и одножильных)
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата и нагрева внутри щита
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: зелёный - соответствует цветовому коду PE-проводника (ГОСТ Р 50462)
• Изолированный монтаж: да - корпус защищает от случайного прикосновения и замыкания
• Способ монтажа: DIN-рейка - совместим с рейкой шириной 35 мм
• Отделка поверхности: необработанная - сохраняет естественные свойства латуни, не требует дополнительной защиты

Совместимость и монтаж

Шина заземления (PE) в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-З крепится на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть её на рейку - никаких болтов или инструментов не требуется. Место крепления расположено по центру, что обеспечивает равномерное распределение усилий. При использовании многожильных медных проводов обязательно применение наконечников-гильз (например, НШВИ-16) для предотвращения ослабления контакта. Не допускается монтаж на металлические панели без изоляционных элементов - корпус уже содержит необходимую изоляцию, поэтому прямой контакт с заземлённым корпусом щита запрещён.

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями ГОСТ Р 50462 (цветовая маркировка PE) и ГОСТ 30207 (электроустановочные устройства). Корпус изолятора исключает риск поражения током при обслуживании. Открытые контакты находятся под защитой, что снижает вероятность короткого замыкания между фазными и нулевыми проводами. Соответствует нормам безопасности для электроустановок до 1000 В.

Преимущества

• Высокая надёжность контактов благодаря материалу - латунь не окисляется так активно, как сталь
• Защитный корпус минимизирует риск повреждения проводов и случайного прикосновения
• Чёткая цветовая маркировка (зелёный) ускоряет диагностику и обслуживание
• Стандартный форм-фактор - легко интегрируется в любые типовые щиты
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для работы при токе выше 100 А - превышение вызывает перегрев и выход из строя
• Подходит только для проводов сечением до 16 мм2 - более толстые провода не войдут в зажимы
• Не использовать в средах с агрессивными химикатами - несмотря на латунь, не имеет специального покрытия
• Не монтировать на заземлённые металлические поверхности без изоляции - корпус изолирующий, но не экранирующий
• Не применяется в качестве основной шины питания - только для PE/N-проводников

Примеры использования

• Щит освещения в офисном здании - сборка всех PE-проводов от светильников
• Распределительный щит на заводе - подключение защитных проводов от частотных преобразователей и двигателей
• АВР-шкаф - обеспечение единой точки заземления для двух источников питания
• Жилищный щит этажный - объединение нулевых проводов от квартир

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - не более 16 мм2
• Обязательно используйте наконечники НШВИ-16 для многожильных проводов - это увеличивает срок службы контакта
• Не затягивайте винты слишком сильно - латунь мягче меди, есть риск срезать резьбу
• При компоновке щита располагайте шину рядом с другими PE/N-шинами - так проще организовать перемычки
• Проверяйте плотность контактов после первого включения - возможна усадка проводов при первом нагреве
• Шина ШНИ-6х9-10-К-З от IEK совместима с большинством модульных щитов - подтверждено в рекомендованном ассортименте производителя
