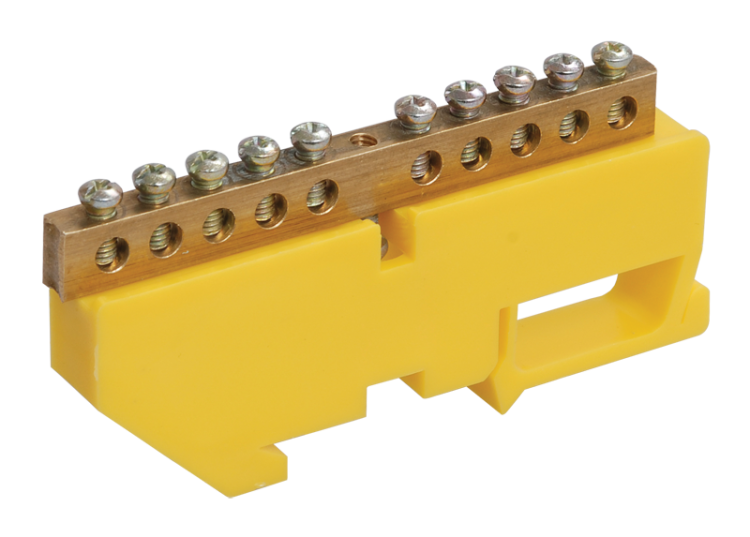

Шина PE "земля" на DIN-изоляторе ШНИ-6х9-20-Д-Ж | YNN10-69-20D-K05 IEK

Шина заземления PE на DIN-изоляторе ШНИ-6х9-20-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Этот элемент обеспечивает безопасное заземление в условиях высокой нагрузки и широкого диапазона температур, соответствует требованиям промышленной электромонтажной практики.

Назначение и область применения

Шина заземления PE на DIN-изоляторе ШНИ-6х9-20-Д-Ж используется для сборки нулевых защитных (PE) и рабочих нулевых (N) проводников в электрощитах. Применяется в промышленном и коммерческом электрооборудовании: распределительных щитах, пультах управления, станках, системах автоматизации, конвейерах. Подходит для установки в помещениях с нормальной и повышенной влажностью, а также на улице при защищённой среде.

Технические характеристики

• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети переменного тока
• Количество контактов: 20 - позволяет подключить до 20 проводов одновременно
• Материал: латунь - высокая электропроводность, коррозионная стойкость, долгий срок службы
• Толщина: 12 мм - достаточна для механической жесткости и тепловой стабильности
• Диапазон сечений проводов: 16 мм2 - оптимальна для медных многожильных проводов этого сечения
• Диапазон рабочих температур: от -40 до +50 C - работает в суровых климатических условиях
• Срок службы: 15 лет - гарантирует стабильную работу без замены в течение всего срока эксплуатации оборудования
• Цвет: желтый - визуально отличает заземляющую шину от других, соответствует ГОСТ
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными рейками всех типов
• Тип монтажа: изолированный - предотвращает случайные замыкания на корпус щита

Совместимость и монтаж

Шина ШНИ-6х9-20-Д-Ж крепится исключительно на стандартную DIN-рейку 35 мм. Для фиксации используются изоляторы, расположенные либо по центру, либо по краям - в зависимости от типа крепления. Установка возможна как на боковые стенки щита, так и на внутреннюю панель. При подключении медных многожильных проводов сечением 16 мм2 обязательно используйте наконечники-гильзы - это снижает риск ослабления контакта и повышает надёжность соединения. Монтаж выполняется обычным гаечным ключом; момент затяжки не требует специального инструмента.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к качеству и безопасности для комплектующих распределительных устройств. Цветовое исполнение (жёлтый) соответствует ГОСТ Р 50462, что обеспечивает быстрое визуальное распознавание заземляющего провода. Изолированная конструкция исключает контакт с металлическими частями щита, снижая риск поражения током. Соответствует требованиям IEC 60439 и ГОСТ 30207.

Преимущества

• Высокая прочность латунной основы - не деформируется при многократных подключениях
• Устойчивость к коррозии - особенно важна в агрессивных средах (цеха, склады, улица)
• Стандартный форм-фактор - легко интегрируется в любые существующие щиты
• Чёткая маркировка цветом - минимизирует ошибки при обслуживании
• Долгий срок службы - снижает затраты на техобслуживание и замену

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - возможен перегрев и потеря контакта
• Не использовать в средах с постоянным воздействием открытого пламени или химически активных паров (например, кислотных растворов)
• Запрещено монтировать без изоляторов - прямой контакт с металлическим корпусом щита недопустим
• Не применяется в качестве фазной или нейтральной шины - только для PE/N

Примеры использования

• Промышленный щит управления насосной станцией - подключение защитных проводов от двигателей
• Щит освещения торгового центра - сборка нулевых проводов от светильников
• Автоматизированный конвейер - заземление датчиков, сервоприводов и контроллеров
• Аварийный источник питания - обеспечение надёжного контура заземления в UPS-системах

Практические советы

• Перед монтажом проверьте соответствие сечения провода - только 16 мм2 допустимо
• Обязательно используйте наконечники-гильзы для многожильных проводов - даже если они кажутся плотно запрессованы
• При установке нескольких шин рядом соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода
• Проверяйте затяжку болтов каждые 1–2 года - особенно в вибрационных средах
• Шина ШНИ-6х9-20-Д-Ж от IEK совместима с другими изделиями серии ШНИ - можно комбинировать с аналогичными нулевыми шинами
