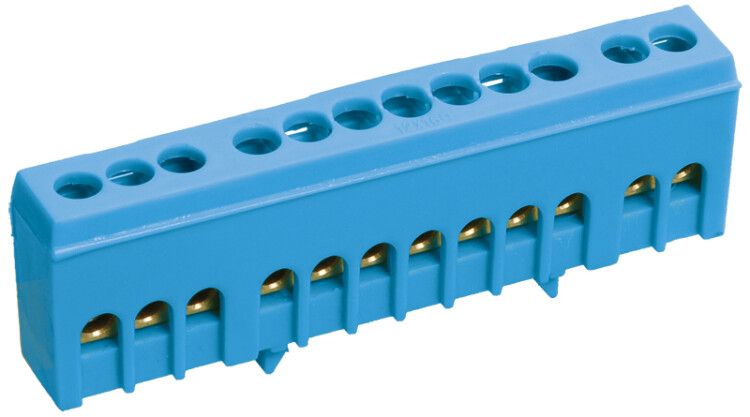

Шина нулевая в корп. изол. на DIN-рейку ШНИ-6х9-16-К-С IEK YNN10-69-16KD-K07

Шина нулевая в корпусном изоляторе на DIN-рейку ШНИ-6х9-16-К-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает компактное и безопасное решение для сборки автоматических выключателей, УЗО и других устройств на DIN-рейке.

Назначение и область применения

Шина ШНИ-6х9-16-К-С используется для создания единой точки подключения нулевых проводов в электрощитах. Применяется в бытовых, коммерческих и промышленных установках, где требуется организовать распределение N- и PE-проводников от автоматов, УЗО, дифференциальных выключателей и другого оборудования. Подходит для щитов с высокой плотностью монтажа — например, в жилых домах, офисах, на производственных линиях и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 100 А — способна выдерживать нагрузку до 100 ампер без перегрева;
• Напряжение: 380 В — рассчитана на работу в трёхфазных сетях с напряжением до 380 В переменного тока;
• Количество контактов: 16 — позволяет подключить до 16 проводов одновременно;
• Диапазон сечений: 16 мм² — оптимально для проводов сечением до 16 квадратных миллиметров;
• Материал: латунь — обеспечивает хорошую электропроводность и устойчивость к коррозии;
• Диапазон рабочих температур: от -40 до +50 °C — работает в условиях сурового климата, включая холодные склады и открытые щитовые;
• Срок службы: 15 лет — долговечная конструкция, соответствует требованиям интенсивной эксплуатации;
• Цвет: синий — визуально отличает нулевую шину от фазных и заземляющих элементов;
• Способ монтажа: на DIN-рейку 35 мм — совместима со стандартными рейками в любом щите;
• Отделка поверхности: необработанная — не требует дополнительной защиты, но может потребовать осторожности при монтаже в агрессивных средах.

Совместимость и монтаж

Шина ШНИ-6х9-16-К-С крепится на стандартную DIN-рейку шириной 35 мм. Для фиксации используются встроенные изоляторы — центральные (тип 8/1, 14/1) или боковые (тип 8/2, 14/2), что даёт гибкость в расположении внутри щита. Также возможен монтаж непосредственно на стенку щита через угловые крепления. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы — это предотвращает ослабление контакта и повреждение жил при затяжке винтов. Диаметр отверстий под болты соответствует стандартным размерам для проводов до 16 мм².

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в России и странах ЕАЭС. Материал — латунь — обеспечивает стабильный контакт и снижает риск нагрева. Наличие изолирующего корпуса исключает случайное замыкание между фазными и нулевыми проводами. Цветовое оформление (синий) соответствует ГОСТ Р 50462 — цветовая маркировка нулевых проводников. Сертифицирована для использования в системах TN-S и TN-C-S.

Преимущества

• Высокая плотность контактов — 16 точек подключения в компактном корпусе;
• Удобство монтажа — фиксация на DIN-рейке без дополнительных креплений;
• Стабильность контакта — латунные токоведущие части обеспечивают минимальное переходное сопротивление;
• Долговечность — срок службы 15 лет при соблюдении условий эксплуатации;
• Чёткая визуальная идентификация — синий цвет помогает быстро различить нулевые шины среди других элементов щита.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов — материал и конструкция рассчитаны только на медь;
• Не следует использовать в помещениях с повышенной химической агрессивностью (например, в химцехах) без дополнительной защиты — необработанная поверхность может подвергаться коррозии;
• Максимальное сечение провода — 16 мм²; более толстые провода не войдут в зажимы;
• Не является автономным устройством защиты — служит только для распределения проводников, не имеет функций отключения или ограничения тока.

Примеры использования

• Подключение нулевых проводов от 16 автоматических выключателей в квартирном щите;
• Объединение защитных проводников (PE) от всех розеток в офисном здании;
• Сборка распределительного щита на производстве с использованием УЗО и дифавтоматов;
• Монтаж в щитовой комнате на тепловой станции или в насосной — благодаря широкому диапазону температур.

Практические советы

• Перед монтажом проверьте соответствие сечения провода — не превышайте 16 мм², чтобы избежать плохого контакта;
• Всегда используйте наконечники-гильзы для многожильных проводов — это увеличивает надёжность и продлевает срок службы соединения;
• При установке в щит с ограниченным пространством выбирайте вариант крепления по краям (тип 8/2 / 14/2) — так удобнее подводить провода сбоку;
• Не затягивайте винты слишком сильно — латунь мягче стали, есть риск срезать резьбу;
• Проверяйте целостность изоляторов перед первым запуском — трещины или деформации недопустимы.
