Шина PE земля ШНИ-6х9-14-Д-Ж, 14 контактов, 100 А IEK (ИЭК) YNN10-69-14D-K05

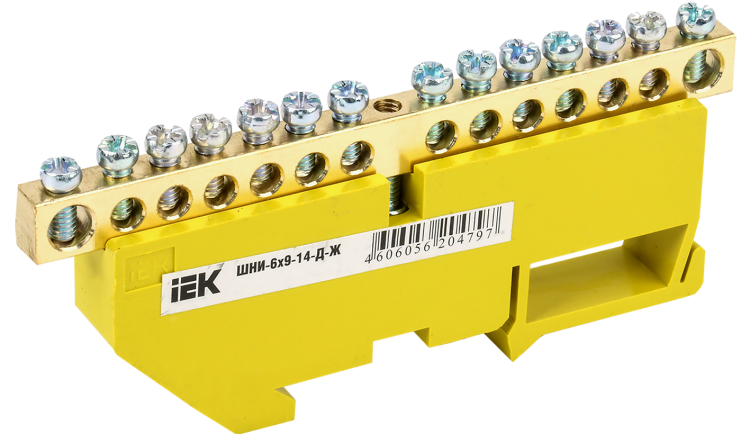

Шина заземления PE на DIN-изоляторе ШНИ-6х9-14-Д-Ж от IEK предназначена для надёжного соединения защитных проводников в распределительных щитах. Латунная конструкция с изоляцией обеспечивает безопасное крепление на DIN-рейке, а 14 контактных точек позволяют организовать групповое заземление нескольких цепей. Артикул ynn10-69-14d-k05 соответствует требованиям промышленной автоматизации и жилой инфраструктуры.

Назначение и область применения

Шина заземления PE на DIN-изоляторе ШНИ-6х9-14-Д-Ж используется для объединения защитных проводников (PE) в электрощитах. Применяется там, где требуется подключение множества заземляющих проводов - например, в распределительных щитах жилых домов, промышленных объектах, системах освещения и автоматики. Подходит для подключения медных многожильных проводов сечением до 16 мм2. Не предназначен для работы с нулевыми рабочими проводами N - только для PE.

Технические характеристики

• Материал: латунь - устойчив к коррозии, обеспечивает хорошую электропроводность
• Номинальный ток: 100 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Напряжение: 380 В - рассчитана на использование в трёхфазных сетях
• Количество контактов: 14 - позволяет подключить до 14 заземляющих проводов
• Диапазон сечений проводов: до 16 мм2 - совместима с большинством стандартных заземляющих кабелей
• Изолированный монтаж: да - корпус изолятора предотвращает случайное замыкание на металлический корпус щита
• Температурный диапазон: от -40 до +50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Толщина: 12 мм - прочная конструкция, устойчивая к механическим воздействиям
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличается от других шин, упрощает идентификацию в щите
• Способ монтажа: на DIN-рейку 35 мм - стандартизованный способ установки
• Отделка: необработанная - поверхность не покрыта лаком или гальваническим слоем, сохраняет естественную проводимость

Совместимость и монтаж

Шина ШНИ-6х9-14-Д-Ж крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для фиксации используются встроенные изоляторы - не требуют дополнительных крепёжных элементов. Установка выполняется путём защёлкивания на рейку, аналогично другим модульным устройствам. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы - это предотвратит ослабление контакта и перегрев. Нельзя монтировать шину непосредственно на металлическую панель щита без изоляторов - риск пробоя!

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р МЭК 60439-1 и ГОСТ Р 50030.2, обеспечивающими безопасность в распределительных устройствах. Изолированная конструкция гарантирует отсутствие прикосновения к токоведущим частям при монтаже и обслуживании. Цветовая маркировка (жёлтый) соответствует нормам для заземляющих шин. Сертифицирована для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Высокая надёжность контактов благодаря латунному основанию
• Удобство сборки - все 14 точек доступны для подключения без перестановки проводов
• Защита от случайного замыкания благодаря изоляционным опорам
• Стандартный форм-фактор - совместима с любыми щитами, оснащёнными DIN-рейкой
• Долгий срок службы - 15 лет при правильном монтаже и эксплуатации

Ограничения применения

• Не применяется для подключения нулевых рабочих проводов (N) - только для PE
• Не допускается использование с алюминиевыми проводами - материал шины несовместим с алюминием
• Запрещён монтаж без изоляторов на металлические стенки щита - возможен пробой
• Не предназначена для внешней установки - не имеет защиты IP выше базовой
• Не подходит для высокочастотных или импульсных нагрузок - только для сети 50 Гц

Примеры использования

• Подключение заземляющих проводов от автоматических выключателей в квартирном щите
• Объединение заземления всех станков на производственной линии
• Сборка заземляющей шины в щите управления лифтом или эскалатором
• Распределение PE-проводов в распределительных пунктах торговых центров

Практические советы

• Перед монтажом проверьте, что сечение каждого провода не превышает 16 мм2 - иначе контакт будет ненадёжным
• Используйте наконечники-гильзы с опрессовкой - даже если провод кажется плотным, он может ослабнуть со временем
• Не затягивайте болты слишком сильно - латунь мягче стали, есть риск повреждения резьбы
• При комплектации щита убедитесь, что рядом достаточно места для прокладки проводов - 14 контактов требуют свободного пространства
• Артикул ynn10-69-14d-k05 от IEK - выбирайте этот вариант, если нужна сертифицированная, проверенная шина с гарантированным сроком службы
