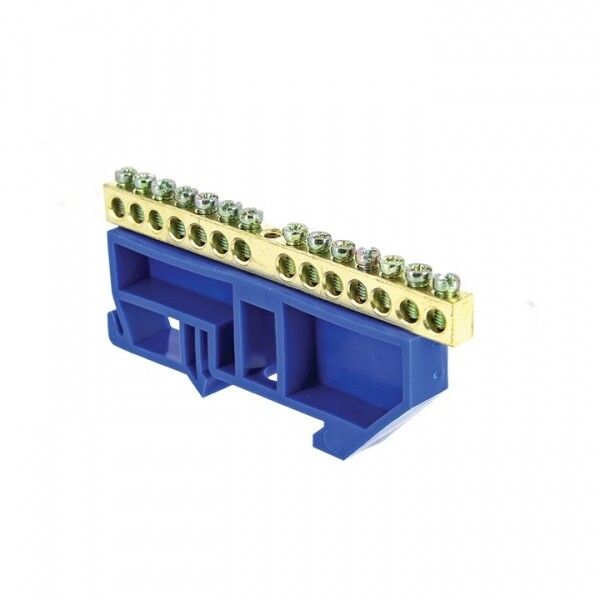

Шина нулевая N 6х9 14 отвер. латунь син. изолятор на DIN-рейку PROxima EKF sn0-63-14-d

Шина нулевая N 6х9 мм 14 отверстий латунь синий изолятор на DIN-рейку от EKF серии PROxima - компактное решение для организации нулевого провода в распределительных щитах. Подходит для промышленного оборудования и систем автоматизации, где требуется надёжное и безопасное соединение нулевых жил.

Назначение и область применения

Эта шина используется для присоединения нулевых проводников (N) в электрических щитах. Применяется в составе НКУ (низковольтных коммутационных устройств) и других промышленных установках. Предназначена исключительно для нулевой шины - не используйте её для заземления (PE), даже если она выглядит аналогично. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм.

Технические характеристики

• Тип: нулевая шина (N)
• Материал контактов: латунь
• Изолятор: синего цвета, обеспечивает гальваническую развязку от корпуса
• Количество точек подключения: 14
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводов: 1,5–10 мм2
• Тип подключения: винтовые зажимы
• Габариты: 6×9 мм (высота × ширина профиля)
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +105 C
• Соответствие стандарту: IEC 60309-1 (1999)

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек по ГОСТ Р МЭК 60715. Для монтажа достаточно защёлкнуть её на рейку - фиксация механическая, без дополнительных креплений. Винтовые зажимы рассчитаны на провода сечением 1,5–10 мм2. Перед затяжкой убедитесь, что изоляция срезана точно до металла, без заусенцев. Не перетягивайте винты - это повредит контактную поверхность. Латунная шина не требует специальной подготовки, но рекомендуется использовать медные наконечники для многожильных проводов.

Безопасность и стандарты

Шина соответствует требованиям международного стандарта IEC 60309-1, который регламентирует безопасность соединителей для промышленного использования. Несмотря на высокую теплостойкость материала, степень защиты IP00 обязывает устанавливать её только во внутренней части электрошкафа. Открытый монтаж вне корпуса запрещён - риск поражения током и замыкания.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при нагрузке до 100 А
• Синий изолятор визуально отличает нулевую шину от PE-шин, предотвращая путаницу при обслуживании
• 14 отверстий позволяют подключить несколько цепей без использования перемычек
• Произведено в соответствии с качественными стандартами Европы, но по цене ниже импортных аналогов
• Поддерживается в ассортименте EKF PROxima - легко найти совместимые элементы

Ограничения применения

• Не применяется для заземления (PE) - для этой цели нужны отдельные шины с другим цветовым обозначением
• IP00 - нельзя использовать в условиях повышенной влажности, пыли или открытых площадках
• Запрещено применять с проводами меньше 1,5 мм2 - возможен слабый контакт и перегрев
• Не предназначен для частого демонтажа - многократные разборки ослабляют винтовые зажимы

Примеры использования

• Щит управления станком с несколькими двигателями - все нулевые провода от катушек контакторов подключаются к одной шине
• Распределительный щит торгового центра - объединение нулей от групп освещения и розеток
• Автоматизация конвейерной линии - сборка нулевых проводов от датчиков, PLC и исполнительных механизмов

Практические советы

• Перед установкой проверьте посадочный диаметр DIN-рейки - он должен быть 35 мм +-0,5 мм
• Для удобства обслуживания располагайте шину рядом с автоматическими выключателями, к которым подключены нули
• Обязательно пометьте каждую клемму этикеткой - особенно если подключено более 5 цепей
• При использовании многожильных проводов - всегда применяйте наконечники типа НШВИ
• Артикулы sn0-63-14-d и sn06314d - это один и тот же продукт; различия лишь в формате записи
