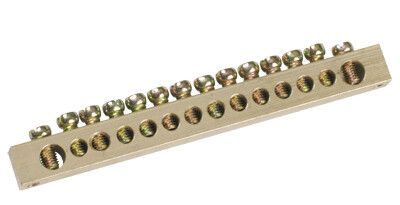

Шина PEN (нулевая с заземлением) 6x9 мм, 100 А, 14 контактов IEK (ИЭК) YNN11-14-100

Шина PEN земля-ноль 6х9 мм 14/2 (14 групп, крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-14-100 обеспечивает комбинированное заземление и зануление для 14 групп нагрузок, что делает её удобным решением для промышленной и жилой автоматизации.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 14/2 (14 групп, крепление по краям) используется для объединения нулевых проводников в электрощитах - как рабочего нуля (N), так и защитного заземления (PE). Применяется в силовых распределительных устройствах, где требуется единая точка подключения множества цепей. Подходит для установки в щитах жилых домов, производственных объектов, офисных зданий и инфраструктурных объектов.

Технические характеристики

• Количество контактов: 14 - позволяет подключить до 14 проводников одновременно
• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения
• Напряжение: 380 В - рассчитана на трёхфазные сети с напряжением до 380 В переменного тока
• Сечение провода: до 16 мм2 - совместима с медными проводами указанного сечения
• Толщина шины: 6 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Материал: латунь - устойчив к коррозии, имеет высокую электропроводность
• Цвет: желтый - визуально отличается от фазных шин, соответствует требованиям цветовой маркировки
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Способ монтажа: на монтажную плату - крепится непосредственно к стенке щита через отверстия
• Отделка: необработанная - поверхность без покрытия, требует осторожности при сборке

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 14/2 (14 групп, крепление по краям) крепится не на DIN-рейку, а прямо на металлическую или пластиковую панель щита с помощью болтов через краевые отверстия. Это исключает необходимость использования специальных кронштейнов, но требует предварительного сверления отверстий в корпусе щита. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Убедитесь, что посадочные отверстия совпадают с шагом крепления шины - расстояние между краями составляет 14 групп, то есть 14 точек подключения с равномерным шагом.

Безопасность и стандарты

Шина выполнена из латуни, что соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 к материалам для шинных систем. Наличие единой точки N+PE снижает риск потери защитного заземления. Жёлтый цвет шины соответствует нормам маркировки для PEN-проводников. Отсутствие изоляционного покрытия требует соблюдения минимальных расстояний до фазных элементов - не менее 20 мм.

Преимущества

• Высокая проводимость латуни минимизирует нагрев при работе на максимальном токе
• Удобство компактного расположения 14 точек подключения в одном устройстве
• Стабильная работа при экстремальных температурах - от -40 C до +50 C
• Долгий срок службы - 15 лет без замены при правильной установке
• Простота монтажа за счёт прямого крепления к панели - меньше деталей, чем на рейке

Ограничения применения

• Не подходит для установки на DIN-рейку - требует жесткого крепления к панели
• Не имеет изоляционного слоя - нельзя использовать рядом с фазными шинами без достаточных зазоров
• Подходит только для медных проводов сечением до 16 мм2 - несовместима с алюминием
• Не предназначен для частых переподключений - контактные группы не рассчитаны на многократное демонтажное обслуживание
• Не применяется в помещениях с повышенной химической агрессивностью - необработанная латунь может окисляться

Примеры использования

• Объединение нулевых проводов от 14 розеточных групп в этажном щите жилого дома
• Создание общей точки PE+N в распределительном щите производственного участка
• Замена нескольких отдельных шин на одну в модульных щитах для экономии места
• Подключение защитного заземления к станкам, насосам, вентиляторам в одной линии

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в щите и шины - они должны точно совпадать
• Используйте гильзованные наконечники для всех многожильных проводов - это предотвращает ослабление контакта
• Не затягивайте болты слишком сильно - латунь мягкая, можно повредить резьбу
• Проверяйте плотность контактов после первого включения - возможна усадка проводника
• При использовании в сыром помещении дополнительно изолируйте место крепления герметиком
• Артикул ynn11-14-100 от IEK - оптимальный выбор, если нужна шина с креплением по краям, а не по центру
