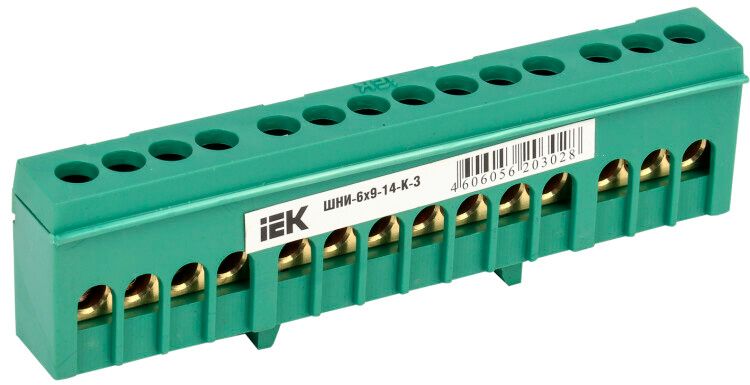

Шина PE "земля" в корпусном изоляторе на DIN-рейку ШНИ-6х9-14-К-З | YNN10-69-14KD-K06 IEK

Шина PE земля в корпусном изоляторе на DIN-рейку ШНИ-6х9-14-К-З от IEK предназначена для надёжного соединения защитных нулевых проводников в распределительных щитах. Этот элемент обеспечивает безопасное заземление оборудования и совместим с типичными системами TN-S и TN-C-S.

Назначение и область применения

Шина ШНИ-6х9-14-К-З используется для сборки и распределения защитного заземления (PE) в электрощитах. Применяется там, где требуется подключение нескольких проводов заземления — например, в жилых, коммерческих и промышленных объектах. Подходит для установки в силовые, осветительные и автоматизированные щиты. Может использоваться как часть системы защиты от поражения электрическим током.

Технические характеристики

• Количество контактов: 14 — позволяет подключить до 14 проводов заземления
• Номинальный ток: 100 А — выдерживает высокие токи утечки и аварийные режимы
• Напряжение: 380 В — рассчитана на работу в трёхфазных сетях
• Материал: латунь — обеспечивает хорошую электропроводность и коррозионную стойкость
• Толщина шины: 14 мм — достаточна для механической прочности и тепловой нагрузки
• Диапазон сечений проводов: 16 мм² — оптимальна для медных проводов этого сечения
• Диапазон рабочих температур: от -40 до +50 °C — работает в условиях сурового климата
• Цвет: зелёный — соответствует цветовому коду PE-проводника (ГОСТ Р 50462)
• Срок службы: 15 лет — долговременная эксплуатация без потери характеристик
• Тип монтажа: изолированный — шина заключена в корпус изолятора, исключающий случайные замыкания
• Способ монтажа: на DIN-рейку 35 мм — стандартизованный способ фиксации в щитах

Совместимость и монтаж

Шина ШНИ-6х9-14-К-З крепится на стандартную DIN-рейку шириной 35 мм. Установка осуществляется за счёт специальных изоляторов, расположенных по центру или по краям — в зависимости от типа исполнения. Для надёжного соединения рекомендуется использовать наконечники-гильзы при подключении многожильных медных проводов сечением 16 мм². Монтаж возможен как на рейку, так и непосредственно на стенку щита через угловые крепления. Обеспечивается гальваническая изоляция между шиной и металлическими частями щита благодаря корпусному изолятору.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к устройству заземляющих систем в электроустановках. Цветовое исполнение (зелёный) соответствует ГОСТ Р 50462. Изолирующий корпус предотвращает контакт с токоведущими частями, снижает риск возникновения короткого замыкания. Номинальный ток 100 А гарантирует сохранение целостности при аварийных токах. Соответствует нормам безопасности для распределительных устройств до 1000 В переменного тока.

Преимущества

• Высокая плотность контактов — 14 точек подключения в компактной форме
• Устойчивость к перегрузкам — латунная шина с толщиной 14 мм выдерживает длительные токи до 100 А
• Защита от внешних воздействий — корпусной изолятор исключает случайные прикосновения и замыкания
• Стандартный монтаж — совместима с любыми щитами, использующими DIN-рейку 35 мм
• Долговечность — срок службы 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для подключения алюминиевых проводов — материал шины и зажимов рассчитан на медь
• Максимальное сечение провода — 16 мм²; более толстые провода не поместятся в зажимы
• Не следует использовать вне диапазона температур (-40…+50 °C) — возможна потеря герметичности изолятора
• Не применяется как основная нулевая шина (N) — только для PE-проводников
• Не имеет встроенной защиты от перенапряжений — требует доп. устройств в системах с импульсными помехами

Примеры использования

• Подключение заземляющих проводов от автоматических выключателей в этажном щите жилого дома
• Объединение PE-проводов от станков, конвейеров и светильников в промышленном распределительном щите
• Сборка контура заземления в щитах управления насосными станциями и HVAC-системами
• Финальный этап монтажа в новых и модернизируемых распределительных устройствах по схеме TN-S

Практические советы

• Перед монтажом проверьте соответствие сечения провода — максимум 16 мм². Использование больших проводов повредит зажимы.
• Всегда используйте наконечники-гильзы для многожильных проводов — это предотвратит ослабление контакта и нагрев.
• При установке на DIN-рейку убедитесь, что изоляторы плотно защёлкнуты — слабое крепление вызывает вибрацию и искрение.
• Не затягивайте болты слишком сильно — латунь мягче стали, есть риск срезания резьбы.
• Проверяйте цветовую маркировку: зелёный цвет шины должен сочетаться с зелёно-жёлтыми проводами — это обязательное требование ПУЭ.
• Для щитов с высокой заполненностью выбирайте модели с креплением по краям — они удобнее при ограниченном пространстве.
