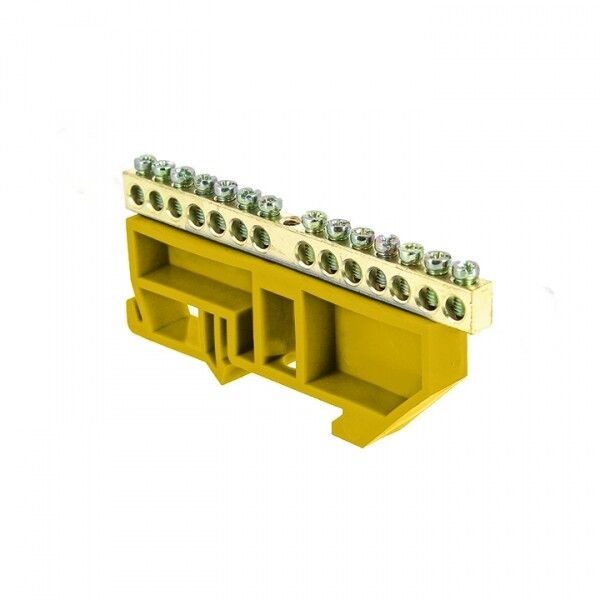

Шина нулевая N 6х9 14 отверстий желт. изолятор на DIN-рейку латунь PROxima EKF sn0-63-14-dz

Шина нулевая N (6х9 мм) 14 отверстий латунь желтый изолятор на DIN-рейку от EKF серии PROxima - это надёжное решение для распределения нулевого провода в щитах автоматики и силового оборудования. Устройство совмещает прочную латунную контактную группу, изолированный монтаж на DIN-рейку и возможность подключения проводов сечением от 1,5 до 10 мм2.

Назначение и область применения

Шина используется для соединения нулевых проводников (L-N) в распределительных щитах. Применяется в промышленных системах управления, КИПиА, станках, конвейерах и других устройствах, где требуется централизованное подключение множества нулевых жил. Подходит для сборки щитов по нормам ГОСТ Р 50030.2 и IEC 61439. Не предназначен для заземления - для PE используйте отдельную шину.

Технические характеристики

• Количество подключений: 14 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Габариты: 6×9 мм (высота × ширина)
• Диапазон сечений проводов: 1,5–10 мм2
• Тип подключения: винтовой зажим
• Степень защиты: IP00 (без внешней защиты, требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Цвет изолятора: жёлтый
• Количество полюсов: 1

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть её на рейку - фиксация обеспечивается за счёт выступов на основе изолятора. Изолятор выполнен из самозагасающего пластика, что исключает распространение пламени. Винты затягиваются обычным отвёрткой; рекомендуемый момент - не более 0,8 Нм, чтобы не повредить резьбу. Подключение возможно как для меди, так и для алюминия благодаря оцинкованному покрытию контактов.

Безопасность и стандарты

Произведено в соответствии с требованиями к комплектным устройствам (НКУ). Материалы соответствуют нормам UL94 V-0 по горючести. Отсутствие степени защиты (IP00) означает, что шина должна использоваться только внутри закрытых щитов с классом защиты не ниже IP54. Не допускается установка в условиях повышенной влажности, пыли или открытых площадках без дополнительного кожуха.

Преимущества

• Оцинкованная латунь снижает окисление и обеспечивает долговечный контакт даже при чередовании медных и алюминиевых проводов
• Круглое основание винта предотвращает перегиб и порез жилы при затяжке
• Высокая плотность отверстий (14) позволяет экономить место в щите
• Изоляторы обеспечивают безопасный монтаж без необходимости дополнительной изоляции
• Жёлтый цвет изолятора - визуальное отличие от PE-шин, снижающее риск ошибки при обслуживании

Ограничения применения

• Не применяется для заземления - для PE нужна отдельная шина
• IP00 - нельзя использовать вне электрошкафа
• Запрещён монтаж в местах с постоянными механическими воздействиями или вибрацией без дополнительной фиксации
• Не рассчитана на провода меньше 1,5 мм2 - возможен плохой контакт
• Не подходит для частых демонтажей - многократная затяжка винтов снижает срок службы резьбы

Примеры использования

• Подключение нулевых проводов от датчиков, реле и контроллеров в пульте управления станком
• Распределение нуля между несколькими частями конвейерной системы
• Объединение нулевых жил от нескольких модулей ПЛК в одном щите
• Финальное подключение нуля перед входом в нагрузку в распределительном щите объекта

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение 1,5–10 мм2 - меньшие жилы могут выпасть, большие - не войдут
• Используйте отвёртку с регулируемым крутящим моментом или просто затягивайте до упора без усилия - переусиливать опасно
• При подключении алюминиевых проводов слегка зачистите поверхность и нанесите антиоксидантную пасту
• При сборке щита располагайте шину рядом с аналогичными PE-шинами, но с визуальным различием (цвет, этикетка)
• Проверяйте доступность всех винтов после монтажа - они должны быть легко доступны для диагностики и ремонта
