Шина нулевая ШНИ-6х9-10 У2-С на 2-х. угл. изол. IEK YNN10-69-10C2-K07

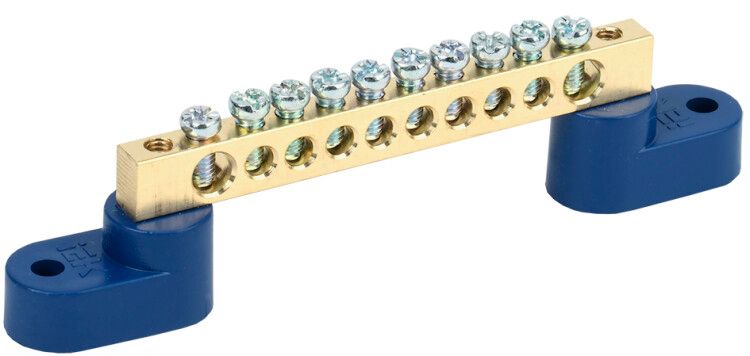

Шина нулевая ШНИ-6х9-10 У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-10c2-k07 обеспечивает устойчивую работу в условиях промышленной автоматизации и жилой застройки.

Назначение и область применения

Шина нулевая ШНИ-6х9-10 У2-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения многожильных медных проводов в системах TN-S и TN-C-S. Применяется в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах освещения, силовых щитах, АВР, частных домах и объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с нулевым проводом
• Сечение провода: 16 мм2 - оптимально для проводов сечением до 16 квадратных миллиметров
• Количество контактов: 10 - позволяет подключить до десяти проводов одновременно
• Материал: латунь - обеспечивает хорошую электропроводность и коррозионную стойкость
• Диапазон температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечная конструкция при соблюдении условий эксплуатации
• Цвет: синий - соответствует цветовой маркировке N-проводника (по ГОСТ Р 50462)
• Поверхность: необработанная - требует осторожности при установке, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина нулевая ШНИ-6х9-10 У2-С крепится двумя способами: через угловые изоляторы - на панель щита, либо через центральные крепления - на DIN-рейку 35 мм. Для монтажа на рейку используйте фиксирующие элементы типа 8/1 или 14/1; для крепления на стенку - типы 8/2 и 14/2. Монтажная плата позволяет гибко располагать шину внутри корпуса. При подключении многожильных проводов обязательно используйте наконечники-гильзы - это предотвращает ослабление контакта и перегрев. Диаметр отверстий под болты соответствует стандартным размерам для проводов до 16 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в России. Цветовая маркировка (синий) соответствует ГОСТ Р 50462 для нулевого проводника. Латунная основа обеспечивает безопасную передачу тока без нагрева выше допустимых значений. Наличие изоляторов исключает случайное замыкание на корпус щита. Не имеет сертификата UL или CE - применяется в рамках внутреннего рынка РФ и стран СНГ.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Удобство комплектования - 10 точек подключения позволяют минимизировать количество шин в одном щите
• Стандартный синий цвет упрощает визуальную диагностику и обслуживание
• Поддержка нескольких вариантов крепления - гибкость при проектировании щитов
• Долгий срок службы - 15 лет при нормальных условиях эксплуатации

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - использование в сетях 660 В недопустимо
• Не рекомендуется для подключения алюминиевых проводов - материал шины совместим только с медью
• Не имеет защиты IP - не применяется во влажных или открытых помещениях без корпуса
• Необходимо использовать наконечники - прямое подключение голых многожильных проводов снижает надёжность контакта
• Не подходит для автономных систем без заземления - функциональна только в системах с N и PE

Примеры использования

• Щит освещения в офисном здании - подключение всех нулевых проводов от светильников
• Силовой щит на производстве - сборка PE-проводов от станков и конвейеров
• АВР-щит в ЖКХ - обеспечение надёжного нулевого и защитного заземления
• Частный дом - организация распределения N и PE после входного автомата

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 16 мм2, минимальное - 2,5 мм2
• Затягивайте болты моментом 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить резьбу
• При использовании на DIN-рейке убедитесь, что крепёжные отверстия точно совпадают с типом рейки
• Не устанавливайте рядом с источниками тепла - даже при допустимой температуре +50 C перегрев снижает срок службы
• Проверяйте целостность изоляторов перед первым запуском - трещины или сколы недопустимы
• Для удобства обслуживания группируйте провода по зонам (например, этажи или группы оборудования)
