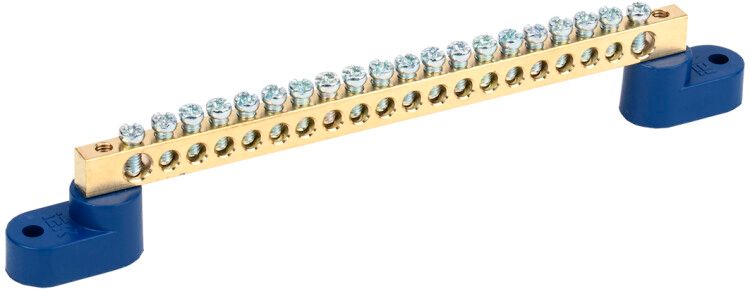

Шина нулевая ШНИ-6х9-20-У2-С на 2 угловых изоляторах, 20 конт. IEK (ИЭК) YNN10-69-20C2-K07

Шина нулевая на двух угловых изоляторах ШНИ-6х9-20-У2-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при высокой нагрузке и рассчитана на длительную эксплуатацию в жестких условиях.

Назначение и область применения

Шина ШНИ-6х9-20-У2-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения многожильных медных проводов сечением до 16 мм2. Применяется в промышленном, коммерческом и жилищном электрооборудовании - например, в щитах управления станков, системах освещения, автоматических выключателях и УЗО.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактов: 20
• Диапазон сечений проводов: до 16 мм2
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Цвет: синий - соответствует цветовой маркировке N-проводника
• Тип поверхности: необработанная - сохраняет естественную прочность материала
• Диапазон рабочих температур: от -40 до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина ШНИ-6х9-20-У2-С крепится двумя способами:

• На DIN-рейку шириной 35 мм - через угловые изоляторы (совместима с типами 8/1, 8/2, 14/1, 14/2)
• Непосредственно на стенку щита - фиксация через отверстия в изоляторах

Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Монтаж выполняется на монтажной плате - не требует сверления или специальных инструментов. Убедитесь, что шаг между контактами позволяет удобно подводить провода без перегибов.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к качеству и безопасности для оборудования внутри распределительных щитов. Латунная основа и изоляция обеспечивают электрическую безопасность даже при повышенной влажности. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих шинного типа.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Стабильный контакт при больших токах - до 100 А
• Удобная компактная форма с 20 точками подключения
• Устойчивость к перепадам температур - работает в холодных и жарких помещениях
• Синий цвет упрощает визуальную идентификацию нулевого проводника

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможна коррозия и плохой контакт
• Не использовать вне закрытых щитов - отсутствует степень защиты IP
• Не допускается превышение сечения провода более 16 мм2 - риск перегрева и повреждения контактов
• Не применяется в качестве главной заземляющей шины в сетях выше 1000 В

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводов от нескольких устройств в промышленном шкафе управления
• Сборка нулевого контура в щитах насосных станций, вентиляционных установках
• Формирование распределённой нулевой шины в этажных щитах многоэтажных домов

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2. Для проводов меньшего сечения используйте гильзы того же размера.
• Затягивайте винты равномерно, без перекосов - чтобы не деформировать латунные контакты.
• При использовании на DIN-рейке убедитесь, что изоляторы плотно зафиксированы - слабое крепление вызывает нагрев и искрение.
• Для обслуживания щита отключайте питание и проверяйте отсутствие напряжения перед работой с шиной.
• Артикул ynn10-69-20c2-k07 совпадает с серийным номером IEK - при заказе указывайте именно этот код для точного попадания в каталог.
