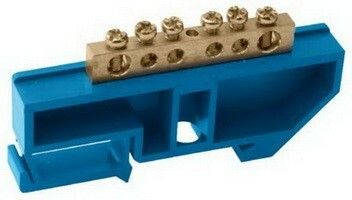

Шина нулевая на DIN-рейку ШНИ-6х9-20-Д-С IEK YNN10-69-20D-K07

Шина нулевая на DIN-изоляторах ШНИ-6х9-20-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-20d-k07 обеспечивает компактное и безопасное решение для систем с током до 100 А.

Назначение и область применения

Шина ШНИ-6х9-20-Д-С используется для сборки нулевых и защитных проводников в электрощитах жилых, коммерческих и промышленных объектов. Применяется в распределительных устройствах, где требуется организовать массовое подключение проводов сечением до 16 мм2. Подходит для установки в щитах автоматики, насосных станций, конвейерных линий и других системах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 100 А
• Напряжение: 380 В
• Количество контактных точек: 20
• Диапазон сечений проводов: до 16 мм2
• Материал контактов: латунь
• Цвет корпуса: синий
• Диапазон рабочих температур: от -40 C до +50 C
• Срок службы: 15 лет
• Способ монтажа: на DIN-рейку 35 мм
• Отделка поверхности: необработанная (без покрытия)

Совместимость и монтаж

Шина ШНИ-6х9-20-Д-С крепится исключительно на стандартную DIN-рейку шириной 35 мм. Установка осуществляется за счёт фиксирующих зажимов на изоляторах - как по центру, так и по краям, что позволяет гибко располагать шину внутри щита. Для подключения медных многожильных проводов обязательно использование наконечников-гильз, чтобы предотвратить ослабление контакта и перегрев. Непосредственный монтаж на панель щита возможен через угловые изоляторы, но требует дополнительной фиксации.

Безопасность и стандарты

Шина соответствует требованиям к электроустановкам для внутреннего использования. Латунные контакты обеспечивают устойчивую проводимость и минимальное нагревание при нагрузке. Отсутствие специального покрытия не снижает надёжность, но требует контроля окружающей среды - особенно в условиях повышенной влажности или агрессивных паров. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки.

Преимущества

• Высокая плотность подключений - 20 точек на компактном модуле
• Устойчивость к механическим нагрузкам благодаря прочному латунному сердечнику
• Стандартный монтаж на DIN-рейку совместим с большинством типовых щитов
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации
• Синий цвет корпуса обеспечивает визуальное отличие от фазных шин

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В
• Запрещён монтаж в помещениях с постоянным воздействием открытого пламени или химически активных веществ
• Не допускается подключение алюминиевых проводов - материал контактов рассчитан только на медь
• Не имеет защиты IP - не применяется во влажных или пыльных местах без дополнительной герметизации щита
• Не рекомендуется использовать в качестве основной шины для токов более 100 А

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах многоэтажек
• Объединение PE-проводов в щите управления станком
• Сборка нулевого контура в системах освещения торгового центра
• Формирование защитного заземления в промышленных пультах

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2; большие провода не войдут в зажимы
• Всегда используйте наконечники-гильзы для многожильных проводов - это увеличивает долговечность контакта
• При установке нескольких шин рядом оставляйте минимум 10–15 мм свободного пространства между ними для доступа к болтам
• Проверяйте затяжку винтов после первого включения - латунь может слегка деформироваться при первичной нагрузке
• Артикул ynn10-69-20d-k07 совпадает с моделью ШНИ-6х9-20-Д-С - при заказе указывайте оба значения для точности
