Шина нулевая ШНИ-6х9-6 У2-С на двух угловых изоляторах IEK YNN10-69-6C2-K07

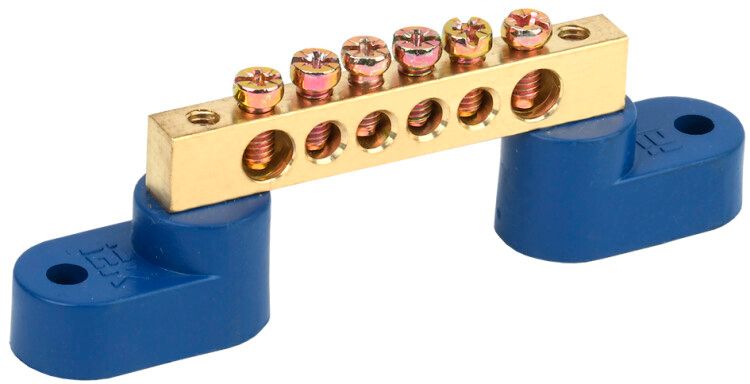

Шина нулевая ШНИ-6х9-6 У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-6c2-k07 обеспечивает устойчивую работу в условиях промышленной автоматизации и жилой застройки.

Назначение и область применения

Шина нулевая ШНИ-6х9-6 У2-С используется для сборки нулевых и защитных заземляющих проводников в электрощитах. Подходит для подключения проводов N и PE в бытовых, коммерческих и промышленных установках. Применяется в щитах с DIN-рейкой или при жёстком креплении на панели. Часто встречается в системах TN-S и TN-C-S.

Технические характеристики

• Количество контактных точек: 6
• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Сечение провода: до 16 мм2
• Материал: латунь - высокая проводимость и коррозионная стойкость
• Цвет корпуса: синий - стандартизированная маркировка для нулевых шин
• Диапазон рабочих температур: от -40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Поверхность: необработанная - требует осторожного обращения при монтаже
• Способ монтажа: на монтажную плату через угловые изоляторы

Совместимость и монтаж

Шина ШНИ-6х9-6 У2-С крепится двумя угловыми изоляторами, что позволяет фиксировать её как на DIN-рейке, так и прямо на стенку щита. Для монтажа на рейку используются крепления типа 8/2 или 14/2. Максимальное сечение подключаемого провода - 16 мм2. При использовании многожильных медных проводов обязательно применение наконечников-гильз. Отсутствие покрытия поверхности требует контроля за качеством затяжки болтов - перегрев возможен при слабом контакте.

Безопасность и стандарты

Шина соответствует требованиям к изолированным элементам в распределительных устройствах. Номинальное напряжение 380 В и ток 100 А обеспечивают безопасную работу в трёхфазных сетях. Латунная основа снижает риск нагрева при длительной нагрузке. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих щитового оборудования.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Удобство монтажа - два варианта крепления: на DIN-рейку и на панель
• Стандартная синяя окраска - сразу отличима от фазных шин
• Поддержка одновременного подключения шести проводников - оптимизация пространства в щите
• Долгий срок службы - 15 лет при правильном монтаже и эксплуатации

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В
• Не допускается использование с алюминиевыми проводами - материал шины совместим только с медью
• Необработанная поверхность требует предварительной проверки на наличие заусенец перед установкой
• Запрещён монтаж в средах с постоянным воздействием агрессивных химических веществ
• Не следует использовать в качестве главной заземляющей шины в крупных объектах - требуется согласование с проектом

Примеры использования

• Щит освещения в многоэтажном доме - подключение нулевых проводов от этажных групп
• Щит управления насосной станцией - сборка PE-проводов от двигателей
• Распределительный щит торгового центра - соединение нулевых проводников от розеточных контуров
• Автоматизированные линии производства - заземление частотных преобразователей и контроллеров

Практические советы

• Перед установкой проверьте, чтобы все отверстия под болты были чистыми - грязь снижает контактное давление
• Используйте момент затяжки 0,8–1,2 Нм для болтов M6 - переусиливать нельзя, можно повредить резьбу
• При подключении нескольких проводов одного сечения - равномерно распределяйте нагрузку между контактами
• Проверяйте плотность соединений после первого включения - латунь может немного “осесть” при термическом цикле
• Для защиты от окисления в сырых помещениях рекомендуется периодическая смазка контактов специальной пастой (например, КТ-8)
