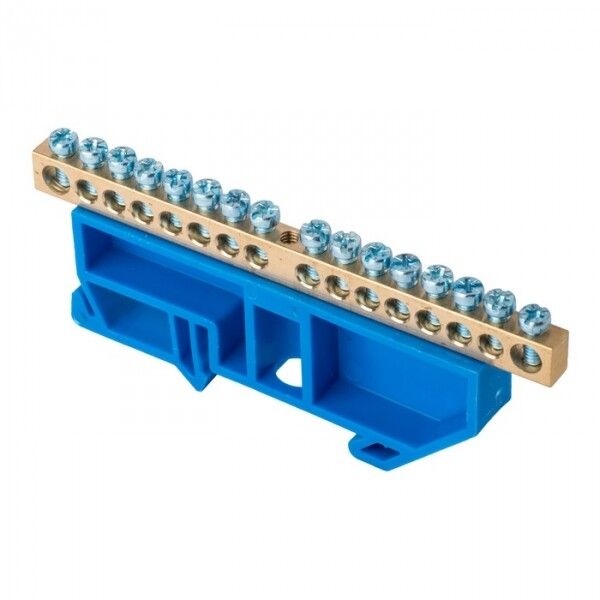

Шина нулевая N 6х9 16 отвер. латунь син. изолятор на DIN-рейку PROxima EKF sn0-63-16-d

Шина нулевая N 6×9 мм 16 отверстий латунь синий изолятор на DIN-рейку от EKF серии PROxima - надёжный элемент для распределения нулевого провода в щитах автоматики и силового оборудования. Подходит для промышленных и коммерческих объектов, где требуется стабильное соединение с высокой плотностью подключений.

Назначение и область применения

Эта шина используется для объединения нулевых проводников (N) в электрических щитах. Применяется в комплектных устройствах (НКУ), распределительных щитах, системах автоматизации и на производстве - там, где необходимо равномерно распределить нагрузку между несколькими цепями. Также совместима с системами TN-S и TN-C-S, где требуется выделенный ноль.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 230/400 В
• Материал контактов: латунь с оцинкованным покрытием - обеспечивает устойчивость к окислению
• Количество точек подключения: 16 - позволяет подсоединить до 16 проводников
• Диапазон сечений проводов: 1,5–10 мм2 - подходит для большинства бытовых и промышленных кабелей
• Габариты: 6×9 мм - компактный профиль, удобен для плотного монтажа
• Степень защиты: IP00 - не защищена от внешних воздействий, требует установки внутри корпуса
• Рабочая температура: от –40 до +105 C - работает в экстремальных условиях, включая холодные склады и жаркие помещения
• Изолятор: синий пластик, самозагасающий - не поддерживает горение, повышает безопасность
• Способ монтажа: на DIN-рейку 35 мм - стандартный крепёж для современных щитов

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку с помощью фиксирующих зацепов на изоляторе. Установка занимает несколько секунд - достаточно вставить её в рейку и слегка надавить до щелчка. Для подключения используйте винтовые зажимы: затягивайте до упора, но без усилия, чтобы не повредить проводник. Круглое основание винта исключает перерезание жилы при закручивании. Материал контактов позволяет подключать как медные, так и алюминиевые провода без дополнительной подготовки - благодаря оцинкованному покрытию снижается риск гальванической коррозии.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству и безопасности для электрооборудования. Изолятор выполнен из самозагасающего пластика - соответствует нормам UL94 V-0. Отсутствие степени защиты IP00 означает, что шина должна использоваться только внутри закрытых щитов, недоступных для случайного прикосновения. Не применяйте вне электрощита!

Преимущества

• Оцинкованная латунь - долговечность и устойчивость к коррозии даже во влажной среде
• Поддержка медных и алюминиевых проводов - экономия времени на подготовке соединений
• Высокая плотность подключений - 16 точек на компактном модуле
• Фиксация на DIN-рейку - быстрый и надёжный монтаж без сверления
• Не поддерживающие горение материалы - снижают риск возгорания при аварийных ситуациях

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP00 не защищает от влаги, пыли и механических повреждений
• Не использовать в качестве PE-шины - хотя конструкция аналогична, эта модель предназначена только для N-проводника
• Запрещено применять с проводами меньше 1,5 мм2 или больше 10 мм2 - возможен перегрев или плохой контакт
• Не рекомендуется для частых демонтажей - многократное откручивание винтов может ослабить контакт

Примеры использования

• Щит управления насосной станцией - распределение нулей между тремя насосами и датчиками давления
• Промышленный пульт с 12 выходными контурами - все нули собраны на одной шине для удобства обслуживания
• Аварийное освещение - объединение нулевых проводов от нескольких светильников
• Система видеонаблюдения - сборка нулей от 8 камер и контроллеров в одном месте

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 1,5–10 мм2 - иначе контакт будет ненадёжным
• При подключении алюминиевых проводов не забудьте удалить оксидную плёнку - даже с оцинковкой это увеличивает срок службы соединения
• Не располагайте шину рядом с мощными источниками тепла - хотя она выдерживает до +105 C, постоянный нагрев снижает срок службы изолятора
• При замене старой шины - выбирайте ту же модель (EKF PROxima sn0-63-16-d): совпадают размеры, шаг отверстий и тип крепления
• Обязательно пометьте шину этикеткой “N” - особенно если в щите есть также PE-шина
