Нулевая шина ШНИ-6х9-16-Д-С, 16 контактов, 100А, 16мм² IEK (ИЭК) YNN10-69-16D-K07

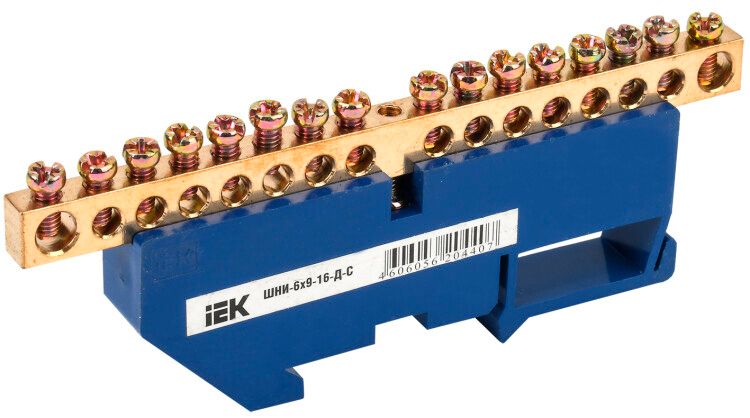

Шина нулевая на DIN-изоляторе ШНИ-6х9-16-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-16d-k07 обеспечивает компактное и безопасное решение для систем с током до 100 А.

Назначение и область применения

Шина ШНИ-6х9-16-Д-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения многожильных медных проводов в бытовых, промышленных и коммерческих установках. Применяется в щитах управления, автоматических выключателях, УЗО и дифференциальных автоматах.

Технические характеристики

• Тип: нулевая шина на DIN-изоляторе
• Сечение провода: 16 мм2
• Количество контактных точек: 16
• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Материал: латунь - высокая проводимость и устойчивость к коррозии
• Цвет корпуса: синий - стандартизированная цветовая маркировка для N/PE
• Диапазон рабочих температур: от -40 C до +50 C - работает в условиях холодных помещений и жарких производственных площадок
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Отделка поверхности: необработанная - сохраняет естественные свойства латуни, не требует дополнительной защиты

Совместимость и монтаж

Шина ШНИ-6х9-16-Д-С крепится на стандартную 35-миллиметровую DIN-рейку. Монтаж возможен как по центру (тип 8/1, 14/1), так и по краям (тип 8/2, 14/2) за счёт встроенных изоляторов. Также допускается фиксация непосредственно на стенку щита. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Диаметр отверстий под болты соответствует стандартным требованиям для проводов сечением до 16 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам для нулевых и защитных проводников. Латунная основа обеспечивает термическую и электрическую стабильность. Цветовое исполнение (синий) соответствует ГОСТ Р 50462 для обозначения нулевых проводников. Номинальный ток 100 А позволяет использовать шину в системах TN-S и TN-C-S без перегрузки.

Преимущества

• Высокая плотность контактов - 16 точек на одной шине, экономит место в щите
• Удобный монтаж на DIN-рейку - совместима с большинством типовых щитов
• Стойкая к коррозии латунь - долговечность даже в сырых средах
• Чёткая цветовая маркировка - снижает риск ошибок при монтаже
• Поддержка наконечников - повышает надёжность соединений

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал шины несовместим с алюминием, возможна гальванопара
• Не следует применять в сетях выше 380 В - превышение напряжения нарушает изоляционные характеристики
• Не рекомендуется для открытого монтажа вне щитов - отсутствие IP-защиты делает её уязвимой к внешним воздействиям
• Не подходит для частых демонтажей - постоянное затягивание/ослабление болтов может деформировать контактные площадки

Примеры использования

• Объединение нулевых проводов от нескольких УЗО в квартирном щите
• Сборка PE-шин в промышленных пультах управления
• Подключение защитных проводников от оборудования на конвейерах и станках
• Распределение нуля в щитах освещения и HVAC-систем

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2; более толстые провода не войдут в зажимы
• Используйте наконечники-гильзы с опрессовкой - это предотвращает ослабление контакта при вибрациях
• Не перетягивайте болты - момент затяжки должен быть достаточным для герметичного контакта, но не вызывать трещины в латуни
• При использовании в помещениях с повышенной влажностью - контролируйте наличие конденсата, хотя латунь устойчива, избыток воды может вызвать окисление контактов
• Артикул ynn10-69-16d-k07 совпадает с серийным рядом IEK - легко найти аналоги и запасные части
