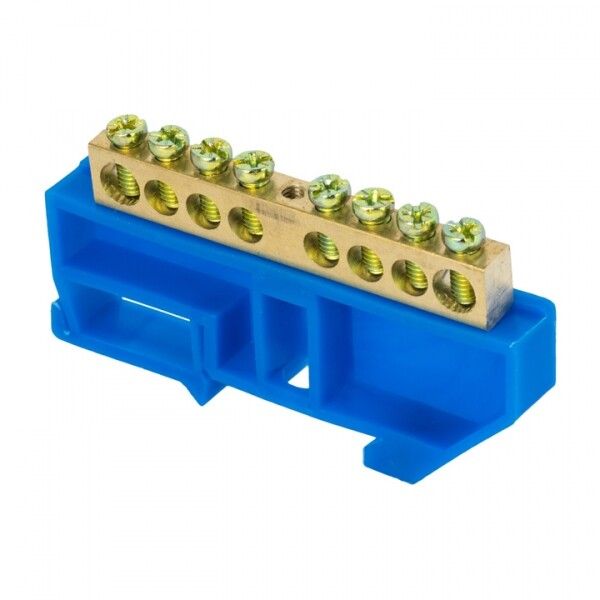

Шина нулевая N 6х9 8 отверстий синий изолятор на DIN-рейку латунь розн. стикер PROxima EKF sn0-63-08-d-r

Шина нулевая EKF PROxima sn0-63-08-d-r - это надёжный элемент для распределения нулевого провода в щитах, установленный на DIN-рейку. Латунная контактная группа и синий изолятор обеспечивают безопасную коммутацию проводников сечением 1,5–10 мм2, а винтовые зажимы позволяют работать как с медными, так и с алюминиевыми жилами.

Назначение и область применения

Шина нулевая EKF PROxima sn0-63-08-d-r используется для соединения нулевых проводников (N) в распределительных щитах. Применяется в промышленных и коммерческих системах электрооборудования - например, в щитах автоматизации, станках, конвейерах, освещении и других устройствах, где требуется централизованное подключение нуля. Подходит для сборки щитов по нормам НКУ (низковольтные комплектные устройства).

Технические характеристики

• Количество подключений: 8 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Тип подключения: винтовой зажим
• Габариты шины: 6×9 мм
• Диапазон сечений проводников: 1,5–10 мм2
• Материал контактов: латунь с оцинкованным покрытием
• Изолятор: негорючий пластик, синего цвета
• Температурный диапазон: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Способ монтажа: фиксация на DIN-рейку через изолятор
• Число полюсов: 1 (только нуль)

Совместимость и монтаж

Шина совместима со всеми типами стандартных DIN-реек (35 мм). Установка происходит за счёт защёлок на изоляторе - достаточно зафиксировать её на рейке и закрутить винты. Для монтажа используйте отвёртку с плоским лезвием. Каждый винт рассчитан на один проводник; не допускается многократное подключение одного провода к одному зажиму. Диаметр отверстия соответствует стандартным винтам M4.5 - подходит для большинства клеммных колодок и автоматических выключателей.

Безопасность и стандарты

Контактная группа выполнена из оцинкованной латуни - это снижает риск окисления и обеспечивает долговечность соединения. Изолятор сделан из самозагасающего пластика, что исключает распространение пламени при перегреве. Винты имеют круглое основание - предотвращают повреждение жилы при затяжке. Шина соответствует требованиям к безопасности для внутреннего монтажа в щитах согласно ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Поддержка смешанного подключения: можно использовать как медные, так и алюминиевые провода благодаря оцинкованному покрытию
• Высокая механическая прочность: латунь и качественные винты гарантируют стабильный контакт даже при вибрациях
• Удобство обслуживания: восемь точек подключения позволяют распределить нагрузку без перегрузки одной точки
• Цветовая маркировка: синий изолятор визуально отличает нулевую шину от PE-шин (обычно жёлто-зелёных)
• Устойчивость к температурным колебаниям: работает в экстремальных условиях - от холодных складов до нагретых машинных залов

Ограничения применения

Шина имеет степень защиты IP00 - значит, она не защищена от пыли, влаги и случайного прикосновения. Устанавливать её можно **только внутри закрытых щитов**. Не применяйте вне помещений, в сырых средах или там, где есть риск попадания сторонних предметов. Также не рекомендуется использовать для токов выше 100 А - возможен перегрев и потеря контакта. Максимальное сечение провода - 10 мм2; более толстые жилы не войдут в зажим.

Примеры использования

• Щит управления насосной станцией - подключение нулей от всех частотников
• Автоматический щит освещения в торговом центре - распределение нуля между группами светильников
• Производственный щит с несколькими станками - централизованное подключение нуля от каждого оборудования
• Распределительный щит в офисном здании - соединение нулевых проводов от автоматов и УЗО

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 1,5–10 мм2 - иначе они не будут плотно зажаты
• Не перетягивайте винты: усилие должно быть достаточным для хорошего контакта, но не вызывать деформацию латуни
• Если подключаете алюминиевый провод - слегка зачистите жилу и нанесите антиоксидантную пасту для лучшего контакта
• При использовании нескольких шин в одном щите соблюдайте интервал между ними - не допускайте соприкосновения с другими потенциалами
• Обязательно пометьте шину этикеткой “N” - это ускоряет диагностику и ремонт
