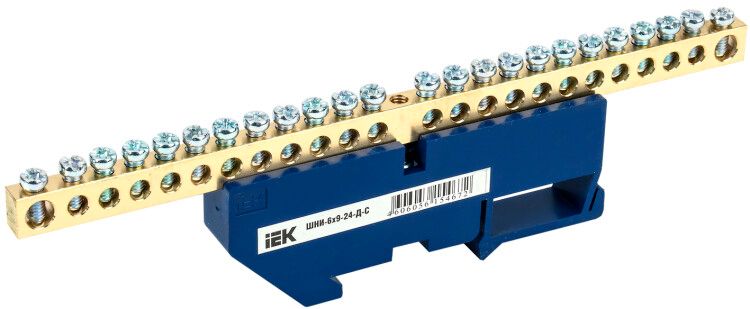

Шина нулевая на DIN-изолятор ШНИ-6х9-24-Д-С - YNN10-69-24D-K07 IEK

Шина нулевая на DIN-изоляторе ШНИ-6х9-24-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает компактное и безопасное распределение тока до 100 А, что делает её удобным решением для промышленной и коммерческой автоматизации.

Назначение и область применения

Шина нулевая на DIN-изоляторе ШНИ-6х9-24-Д-С используется для сборки нулевых и защитных проводников в электрощитах. Подходит для подключения проводов N (рабочий ноль) и PE (защитный заземляющий провод). Применяется в силовых щитах, пультах управления, распределительных устройствах на объектах с высокой плотностью подключений - например, на заводах, в торговых центрах, жилых комплексах и лабораториях.

Технические характеристики

• Количество контактов: 24 - позволяет подключить до 24 проводов одновременно
• Номинальный ток: 100 А - выдерживает нагрузку без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети переменного тока
• Диапазон сечений проводов: 16 мм2 - оптимальна для медных проводов этого сечения
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: синий - стандартизированная цветовая маркировка для нулевых шин
• Тип поверхности: необработанная - сохраняет естественные свойства материала, не требует дополнительной защиты

Совместимость и монтаж

Шина ШНИ-6х9-24-Д-С крепится на стандартную 35 мм DIN-рейку. Монтаж возможен как по центру (тип 8/1, 14/1), так и по краям (тип 8/2, 14/2) за счёт изолирующих элементов. Также допускается установка непосредственно на стенку щита с помощью угловых изоляторов. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Это предотвращает ослабление контакта и повреждение жил при затяжке болтов.

Безопасность и стандарты

Шина соответствует требованиям к электроустановкам в распределительных щитах. Латунная основа и изоляционные элементы обеспечивают электробезопасность даже при повышенной влажности. Цветовое исполнение (синий) соответствует ГОСТ Р 50462 - синий цвет обозначает нулевые проводники. Устройство не имеет открытых токоведущих частей при установленном положении на рейке.

Преимущества

• Высокая плотность подключений - 24 точки на одной шине экономят место в щите
• Универсальный монтаж - совместима с DIN-рейкой и креплением на панель
• Стандартный цвет - синий цвет исключает путаницу с фазными шинами
• Долговечность - срок службы 15 лет снижает потребность в замене
• Материал - латунь обеспечивает стабильный контакт и устойчивость к механическому износу

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал шины и зажимов рассчитан на медь
• Максимальное сечение - 16 мм2; более толстые провода не войдут в зажимы
• Не следует использовать вне закрытых щитов - открытое расположение увеличивает риск поражения током
• Запрещён монтаж в средах с постоянным воздействием химически активных паров или агрессивных жидкостей - латунь может подвергнуться коррозии

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите многоэтажного дома
• Объединение защитных заземляющих проводов (PE) от оборудования на производственной линии
• Сборка нулевой шины в распределительном щите насосной станции
• Использование в системах UPS и ИБП для равномерного распределения нулевого потенциала

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не превышайте 16 мм2
• Всегда используйте наконечники-гильзы для многожильных проводов - это гарантирует надёжный контакт
• При установке на DIN-рейку убедитесь, что шина плотно защёлкнута - слабый контакт вызывает нагрев
• Не затягивайте болты чрезмерно - это может повредить резьбу в латуни
• При проектировании щита учтите свободное пространство вокруг шины - необходим доступ для обслуживания и диагностики
• Шина ШНИ-6х9-24-Д-С от IEK хорошо сочетается с другими изделиями серии IEK для щитового оборудования - можно собирать унифицированные системы
