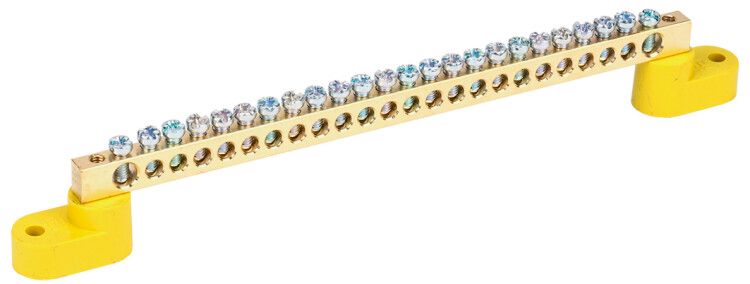

Шина PE "земля" ШНИ-6х9-24-У2-Ж на двух угловых изоляторах IEK YNN10-69-24C2-K05

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-24-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Эта модель обеспечивает устойчивую электрическую связь с землёй, соответствует требованиям безопасности и рассчитана на длительную эксплуатацию в условиях промышленной автоматизации.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-24-У2-Ж используется для коммутирования нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в силовых и распределительных устройствах: промышленных щитах, АВР, системах управления технологическими процессами, станках и конвейерах. Подходит для установки в помещениях с нормальной влажностью и температурным режимом от -40 до +50 C.

Технические характеристики

• Количество контактных точек: 24
• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Материал: латунь - обеспечивает высокую проводимость и коррозионную стойкость
• Толщина шины: 15 мм - повышает механическую жесткость и теплопроводность
• Диапазон сечений подключаемых проводов: до 16 мм2
• Температурный диапазон: от -40 C до +50 C
• Срок службы: 15 лет
• Цвет: желтый - визуально выделяет заземляющую шину согласно ГОСТ
• Отделка поверхности: необработанная - требует осторожного обращения при монтаже
• Тип монтажа: на монтажную плату
• Изолированный монтаж: да - исключает случайные замыкания на корпус

Совместимость и монтаж

Шина ШНИ-6х9-24-У2-Ж крепится через два угловых изолятора непосредственно на металлическую панель щита или на DIN-рейку (при использовании переходных элементов типа 8/1, 8/2, 14/1, 14/2). Для надёжного соединения с медными многожильными проводами обязательно использование наконечников-гильз. Диаметр отверстий под болты соответствует стандартному шагу для проводов сечением до 16 мм2. Установка возможна как вертикально, так и горизонтально - главное соблюдать минимальный зазор между соседними шинами и корпусом щита.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-1. Желтый цвет исполнения соответствует правилам маркировки заземляющих проводников. Наличие изоляционных опор предотвращает возникновение пробоя на корпус щита даже при перегрузке. Материал - латунь - не содержит свинца и других токсичных компонентов, что делает изделие безопасным для эксплуатации в закрытых помещениях.

Преимущества

• Высокая плотность контактов - 24 точки позволяют подключить сразу несколько групп оборудования
• Стабильная проводимость благодаря латунной основе и большой толщине (15 мм)
• Изолированная конструкция снижает риск поражения током и короткого замыкания
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации
• Поддержка стандартизированного монтажа - совместима с типовыми решениями для DIN-реек и панельных щитов

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита IP, не защищён от осадков и прямого попадания воды
• Не допускается применение с проводами сечением более 16 мм2 - возможен перегрев и ослабление контакта
• Необработанная поверхность требует бережного обращения: царапины и деформации могут нарушить электрический контакт
• Запрещается использовать в средах с агрессивными химикатами - латунь чувствительна к серосодержащим газам и солям
• Не подходит для частых демонтажей - фиксация болтами не предусматривает быстрого отключения

Примеры использования

• Объединение защитных проводов от нескольких станков в одном цеховом щите
• Подключение нулевых проводов от системы аварийного освещения
• Сборка заземляющей шины в распределительном пункте (РП) промышленного объекта
• Интеграция в щиты управления насосными станциями и вентиляцией

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте наконечники-гильзы, чтобы избежать ослабления контакта
• При установке на панель соблюдайте зазор минимум 10 мм от близлежащих фазных шин
• Не затягивайте болты слишком сильно - латунь мягкая, можно повредить резьбу
• Проверяйте целостность изоляторов перед первым запуском - трещины или сколы недопустимы
• Для удобства обслуживания размещайте шину в доступной части щита - рядом с клеммами подводящих проводов
• Артикул ynn10-69-24c2-k05 - это официальный номер IEK; при заказе указывайте именно его, чтобы получить оригинальную продукцию
