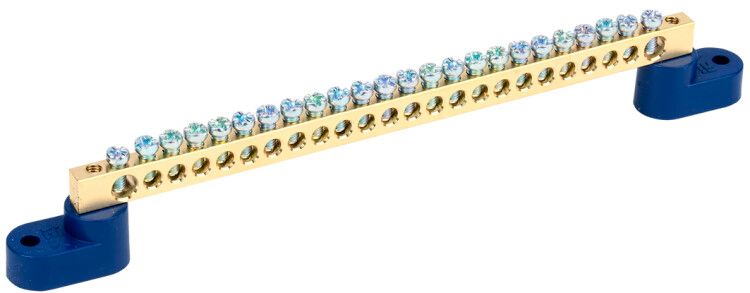

Шина нулевая на 2 угловых изоляторах ШНИ-6х9-24-У2-С - YNN10-69-24C2-K07 IEK

Шина нулевая на двух угловых изоляторах ШНИ-6х9-24-У2-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-24c2-k07 обеспечивает устойчивую работу в условиях промышленной автоматизации и жилой застройки.

Назначение и область применения

Шина ШНИ-6х9-24-У2-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения многожильных медных проводов сечением до 16 мм2. Применяется в силовых и осветительных щитах, на производствах, в офисных зданиях, ЖКХ и объектах инфраструктуры.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных точек: 24
• Материал: латунь - обеспечивает высокую электропроводность и коррозионную стойкость
• Диапазон рабочих температур: от -40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет корпуса: синий - стандартизированная цветовая маркировка для нулевых шин
• Тип поверхности: необработанная - сохраняет естественные антикоррозийные свойства латуни
• Способ монтажа: на монтажную плату (не на DIN-рейку)
• Диапазон сечений проводов: до 16 мм2

Совместимость и монтаж

Шина ШНИ-6х9-24-У2-С крепится непосредственно на панель щита с помощью угловых изоляторов. Для фиксации используются болты или саморезы - в комплекте изоляторы уже установлены. Монтаж требует предварительного сверления отверстий в стенке щита. Учитывайте габариты: шина рассчитана на установку в щитах с достаточным свободным пространством для доступа к контактам. Не совместима с DIN-рейкой - для монтажа на рейку используйте другие типы шин (например, ШНИ-8/1 или ШНИ-14/1).

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств коммутационных в распределительных системах. Латунная основа и изоляция обеспечивают безопасную работу при максимальном токе 100 А. Цветовое исполнение (синий) соответствует нормам маркировки N и PE-проводников.

Преимущества

• Высокая долговечность благодаря материалу - латунь не подвержена быстрому окислению
• 24 контакта позволяют организовать плотную группировку проводов без перегрузки
• Угловые изоляторы снижают риск замыкания на корпус щита
• Стандартный шаг между контактами упрощает подключение и обслуживание
• Поддерживает срок службы до 15 лет без потери электрических параметров

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В
• Запрещено использовать с алюминиевыми проводами - возможна электрохимическая коррозия
• Не монтируется на DIN-рейку - требуется жесткая фиксация на панели
• Не рекомендуется применять в средах с постоянным воздействием химически активных паров или агрессивных жидкостей
• Сечение провода не должно превышать 16 мм2 - иначе возникает риск плохого контакта и нагрева

Примеры использования

• Центральный распределительный щит многоэтажного дома - подключение всех нулевых проводов квартир
• Щит управления насосной станцией - сборка PE-проводников от двигателей
• Производственный щит с несколькими частями оборудования - организация единой точки заземления
• Осветительные щиты в торговых центрах - объединение нулевых проводов светильников

Практические советы

• Перед подключением многожильных проводов обязательно используйте наконечники-гильзы - это исключает ослабление контакта и повреждение жил
• Проверьте посадочные отверстия в панели перед монтажом - они должны точно совпадать с расположением изоляторов
• Не затягивайте клеммы чрезмерно - латунь мягче стали, есть риск деформации
• При проектировании щита учтите, что шина занимает больше места, чем шина на рейке - нужен запас по глубине
• Артикул ynn10-69-24c2-k07 - оптимальный выбор, когда требуется 24 контакта и прочная фиксация вне DIN-рейки
