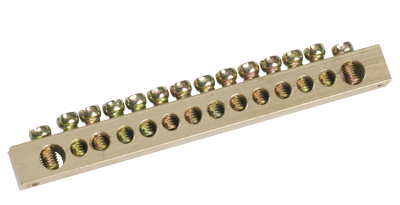

Шина PEN "земля-ноль" 6х9мм 24/2 (24групп/креп по краям) | YNN11-24-100 IEK

Шина PEN земля-ноль 6х9 мм 24/2 (24 группы, крепление по краям) от IEK предназначена для надёжного соединения нулевого рабочего (N) и нулевого защитного (PE) проводников в распределительных щитах. Артикул ynn11-24-100 обеспечивает компактное решение для группового подключения до 24 проводов, что упрощает монтаж и обслуживание электроустановок.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 24/2 используется для объединения нулевых проводников в электрических щитах - как рабочих (N), так и защитных (PE). Применяется в системах TN-C-S и TN-S, где требуется разделение или комбинирование этих функций. Подходит для жилых, общественных и промышленных объектов: квартирных щитов, распределительных пунктов, станций управления, автоматизированных линий.

Технические характеристики

• Количество контактов: 24 - позволяет подключить до 24 проводов одновременно
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Напряжение: 380 В - рассчитана на работу в трёхфазных сетях до 380 В переменного тока
• Сечение провода: 16 мм2 - оптимально для медных проводов сечением до 16 мм2
• Толщина: 6 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Материал: латунь - высокая электропроводность, коррозионная стойкость, долговечность
• Диапазон температур: от -40 до +50 C - работает в условиях сурового климата и нагрева внутри щита
• Цвет: желтый - визуальное отличие от фазных шин, соответствует требованиям ГОСТ
• Срок службы: 15 лет - гарантия длительной работы без замены при соблюдении условий эксплуатации

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 24/2 крепится непосредственно на панель щита или через угловые изоляторы. Установка возможна на DIN-рейку шириной 35 мм с использованием специальных креплений (тип 8/2 или 14/2). Монтаж выполняется болтами, расположенными по краям корпуса - это исключает деформацию при затяжке. Для многожильных медных проводов обязательна установка наконечников-гильз, чтобы предотвратить ослабление контакта и перегрев. Не требует дополнительных инструментов кроме отвертки и кримпера.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Желтый цвет шины соответствует нормам маркировки PE-проводников. Латунная основа обеспечивает безопасную передачу тока даже при повышенных нагрузках. Наличие изоляционных элементов защищает от случайного замыкания на корпус щита.

Преимущества

• Высокая плотность контактов - 24 точки на одной шине снижают количество монтажных элементов
• Устойчивость к коррозии благодаря латуни - особенно важно во влажных средах
• Стандартное крепление по краям - совместимо с большинством типов щитов и DIN-реек
• Чёткая визуальная идентификация - желтый цвет исключает путаницу с фазными шинами
• Долгий срок службы - 15 лет без необходимости замены при правильном монтаже

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал шины несовместим с алюминием, возможна гальванопара
• Максимальное сечение провода - 16 мм2; более толстые провода не поместятся в контактные зажимы
• Не следует использовать вне закрытых щитов - открытое расположение повышает риск повреждения и нарушения изоляции
• Запрещён монтаж в местах с постоянным воздействием открытого пламени или сверхвысоких температур (>50 C)

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите многоквартирного дома
• Объединение защитных проводников (PE) от всех розеток в промышленном шкафе управления
• Создание единой шины N+PE в распределительном пункте торгового центра
• Монтаж в щитах насосных станций, конвейерных линий, систем вентиляции

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте провода больше 16 мм2
• Всегда применяйте наконечники-гильзы для многожильных проводов - это увеличивает надёжность контакта
• При установке на DIN-рейку убедитесь, что крепёжные отверстия точно совпадают с положением изоляторов
• Не затягивайте болты слишком сильно - это может повредить резьбу в латуни
• Проверяйте доступность контактов после сборки - они должны оставаться легко доступными для диагностики и ремонта
• Артикул ynn11-24-100 от IEK - выбирайте этот вариант, когда нужна надёжная, сертифицированная шина с гарантированным сроком службы
