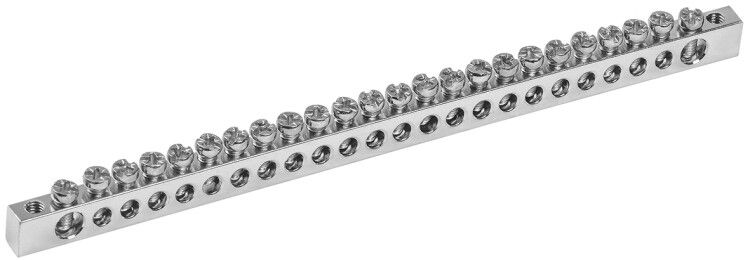

Шина PEN "земля-ноль" 6х9мм 24/2 никелевое покрытие (24групп/креп. кр.) | YNN11-24-100-N IEK

Шина PEN земля-ноль 6х9 мм 24/2 никелированная (24 группы, крепеж по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-24-100-n обеспечивает подключение до 24 проводов с сечением до 16 мм2, выдерживает ток до 100 А и устойчива к коррозии благодаря никелированному покрытию.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 24/2 никелированная (24 группы, крепеж по краям) используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводов в электрощитах. Применяется в системах TN-C-S и TN-S, где требуется разделение или комбинирование этих функций. Подходит для жилых, общественных и промышленных объектов - например, в этажных щитах, подстанциях, на производствах с высокими требованиями к безопасности.

Технические характеристики

• Тип: Шина N PE (объединённая нулевая и защитная)
• Номинальный ток: 100 А
• Напряжение: 380 В
• Количество контактных групп: 24
• Диапазон сечений подключаемых проводов: до 16 мм2
• Толщина шины: 6 мм
• Покрытие: Никелированное - повышает коррозионную стойкость и снижает окисление
• Материал основания: Латунь
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 24/2 никелированная (24 группы, крепеж по краям) крепится исключительно по краям - через специальные угловые изоляторы или непосредственно на металлическую панель щита. Для монтажа на DIN-рейку 35 мм требуются дополнительные крепёжные элементы (не входят в комплект). Установка возможна как вертикально, так и горизонтально, в зависимости от свободного места в щите. Все болты для фиксации проводов доступны с двух сторон - удобно для обслуживания.

При подключении медных многожильных проводов обязательно используйте наконечники-гильзы. Без них возможно ослабление контакта, перегрев и выход из строя шины.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Никелированное покрытие защищает от окисления даже в условиях повышенной влажности и агрессивной среды. Материал - латунь - обеспечивает хорошую электропроводность и механическую прочность. Сертифицирована для работы в помещениях класса IP20 и выше.

Преимущества

• Высокая плотность контактов - 24 точки подключения на одной шине, экономит место в щите
• Никелированное покрытие предотвращает образование оксидов, продлевает срок службы
• Латунная основа гарантирует стабильный токопроводящий контакт
• Удобная форма: широкая плоская поверхность позволяет легко затягивать болты и проверять соединения
• Подходит для проектов с обязательным указанием рекомендованного ассортимента

Ограничения применения

• Не предназначен для прямого крепления на DIN-рейку без дополнительных крепёжных элементов
• Максимальное сечение провода - 16 мм2; использование больших проводов недопустимо
• Не рассчитана на постоянное погружение в воду или работу во взрывоопасных зонах
• Запрещается использовать с алюминиевыми проводами - риск гальванической коррозии
• Не применяется в сетях переменного тока выше 380 В

Примеры использования

• Этажные распределительные щиты в многоэтажных домах - объединение всех PE и N проводов квартир
• Щиты управления насосными станциями и вентиляционными системами
• Промышленные панели на заводах с высокой влажностью (цеха, пищевые производства)
• Аварийные системы освещения и резервные источники питания

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не превышайте 16 мм2
• Обязательно используйте наконечники-гильзы для многожильных проводов
• При установке на стенку щита - убедитесь, что поверхность ровная и не имеет острых кромок
• Проверяйте момент затяжки болтов: переусердствовать нельзя - можно повредить резьбу
• Для долговечности регулярно осматривайте контакты на предмет нагрева и потемнения
• Если нужна установка на DIN-рейку - закажите совместимые угловые изоляторы от IEK
