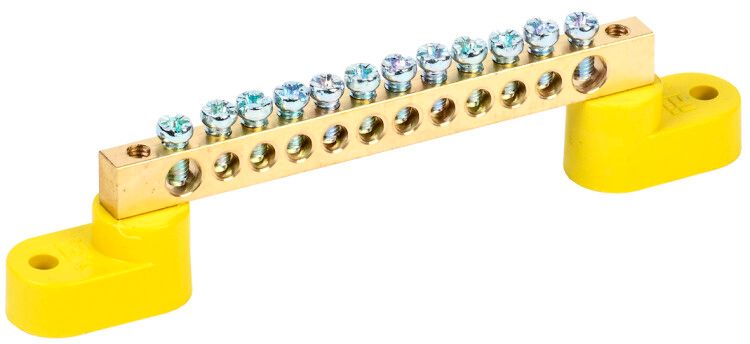

Шина PE "земля" ШНИ-6х9-12-У2-Ж на двух угловых изоляторах IEK YNN10-69-12C2-K05

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-12-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Эта модель обеспечивает устойчивую контактную связь при высоких нагрузках и рассчитана на длительную эксплуатацию в жестких условиях.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-12-У2-Ж используется для коммутации нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый точечный контур заземления. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в этажных щитах, щитах управления станками, системах освещения и автоматизации.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку без перегрева;
• Напряжение: 380 В - соответствует сетям переменного тока 380 В трёхфазной системы;
• Материал: латунь - обеспечивает хорошую электропроводность и коррозионную стойкость;
• Толщина: 15 мм - достаточна для механической прочности и теплоотвода;
• Количество контактов: 12 - позволяет подключить до 12 проводов одновременно;
• Диапазон сечений: 16 мм2 - оптимально для проводов сечением до 16 мм2 (медных многожильных);
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Цвет: желтый - визуально отличает шину от фазных и нулевых проводников;
• Отделка поверхности: необработанная - требует осторожности при монтаже, чтобы не повредить контактную поверхность;
• Способ монтажа: монтажная плата - крепится непосредственно на стенку щита или на DIN-рейку через угловые изоляторы.

Совместимость и монтаж

Шина ШНИ-6х9-12-У2-Ж совместима с DIN-рейкой шириной 35 мм благодаря наличию угловых изоляторов. Монтаж возможен двумя способами:

• На DIN-рейку - через специальные крепления на изоляторах (совместимо с типами 8/1, 14/1, 8/2, 14/2);
• Непосредственно на металлическую панель щита - с использованием болтов и изоляционных прокладок.

Для надёжного соединения с медными многожильными проводами сечением 16 мм2 обязательно используйте наконечники-гильзы. Это предотвращает ослабление контакта и снижает риск нагрева. Убедитесь, что посадочные отверстия под болты соответствуют диаметру применяемых крепёжных элементов - они не указаны в спецификации, поэтому проверьте комплектацию перед монтажом.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Наличие изоляторов гарантирует электрическую развязку от корпуса щита, исключая случайное замыкание. Цветовая маркировка (жёлтый) соответствует нормам цветового кодирования для заземляющих шин. Отсутствие покрытия не влияет на безопасность, но требует контроля за состоянием поверхности - особенно в агрессивных средах.

Преимущества

• Высокая плотность контактов - 12 точек подключения позволяют экономить место в щите;
• Гибкий монтаж - можно крепить как на рейку, так и на панель;
• Стабильная проводимость - латунь сохраняет характеристики даже при длительной работе на пределе тока;
• Долговечность - срок службы 15 лет при правильном монтаже и отсутствии механических повреждений;
• Подтверждённая совместимость - рекомендовано для использования в проектах IEK.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - материал шины и наконечники рассчитаны на медь;
• Не допускается использование в условиях постоянного воздействия открытой воды или химически активных паров - отсутствует герметизация;
• Не имеет защиты от внешних механических ударов - необходимо монтировать внутри закрытого щита;
• Не рекомендуется использовать в качестве основной фазной шины - предназначена исключительно для PE/N.

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех PE-проводов квартир;
• Щит управления насосной станцией - обеспечение заземления двигателей и автоматики;
• Производственный конвейер - организация единой точки заземления для нескольких приводов;
• Аварийное освещение - подключение защитных проводников от автономных источников питания.

Практические советы

• Перед установкой протрите контактную поверхность шины сухой тканью - грязь и оксиды снижают качество соединения;
• Затягивайте болты равномерно, без перекосов - иначе деформируется латунная шина;
• Проверяйте момент затяжки - он должен соответствовать рекомендациям производителя наконечников (обычно 0,8–1,2 Нм для 16 мм2);
• Если щит установлен вне помещений, дополнительно уплотните места прохода проводов - шина не имеет IP-защиты;
• При замене старой шины - убедитесь, что новая модель ШНИ-6х9-12-У2-Ж от IEK имеет те же габариты и количество контактов.
