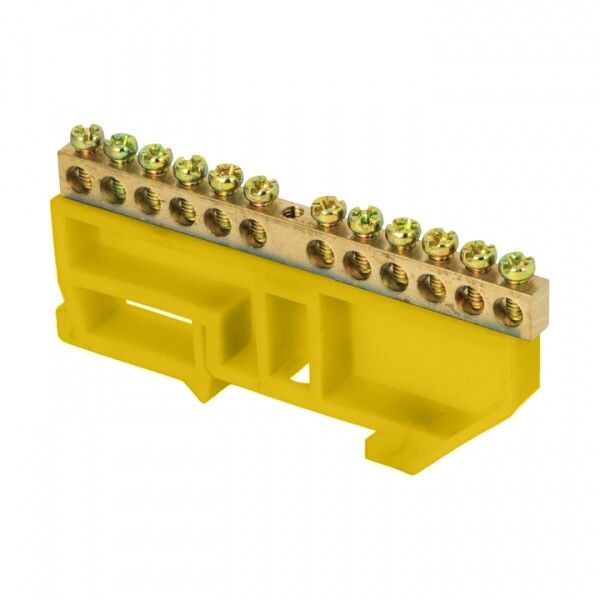

Шина нулевая N 6х9 12 отвер. латунь желт. изолятор на DIN-рейку розн. стикер PROxima EKF sn0-63-12-dz-r

Шина нулевая EKF PROxima sn0-63-12-dz-r - это надёжный элемент для распределения нулевого провода в щитах, установленный на DIN-рейку. Латунная контактная группа с оцинкованным покрытием обеспечивает совместимость с медными и алюминиевыми проводниками, а изолятор защищает от случайного контакта с корпусом.

Назначение и область применения

Шина нулевая EKF PROxima sn0-63-12-dz-r используется для соединения нулевых проводников (N) в распределительных щитах. Применяется в промышленном оборудовании, автоматических системах управления, станках, конвейерах и других устройствах, где требуется надёжное и компактное распределение нуля. Подходит для сборки щитов по нормам НКУ (низковольтные коммутационные устройства).

Технические характеристики

• Количество подключений: 12 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Габариты: 6×9 мм (сечение шины)
• Диапазон сечений проводов: 1,5–10 мм2
• Тип подключения: винтовой зажим
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Рабочая температура: от –40 C до +105 C
• Цвет: жёлтый (цвет изолятора)
• Количество полюсов: 1
• Способ монтажа: крепление на DIN-рейку через изолятор

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35 с помощью пластикового изолятора. Установка не требует дополнительных крепёжных элементов. Для подключения используйте провода сечением 1,5–10 мм2. Винты затягиваются отвёрткой с плоским лезвием. Круглая форма головки винта исключает перерезание жилы при затяжке. Изоляция не поддерживает горение - повышает безопасность при перегрузках.

Безопасность и стандарты

Изолятор выполнен из самозагасающего пластика, соответствующего требованиям к материалам для электроустановок. Материалы контактов и крепёжа - оцинкованная латунь и сталь - обеспечивают устойчивость к коррозии. Шина не имеет степени защиты выше IP00, поэтому должна использоваться только внутри закрытых щитов, недоступных для прикосновения.

Преимущества

• Оцинкованное покрытие позволяет безопасно подключать как медные, так и алюминиевые провода без риска гальванической коррозии
• Круглая головка винта предотвращает повреждение жилы при затяжке
• Высокая термостойкость (до +105 C) - подходит для нагреваемых сред
• Изолятор снижает риск пробоя на корпус щита
• Жёлтый цвет изолятора - визуальное отличие от фазных шин

Ограничения применения

• Не предназначен для открытой установки - IP00 не защищает от пыли, влаги и прикосновений
• Не использовать вне закрытых щитов или в условиях повышенной запылённости, влажности, агрессивной среды
• Запрещено применять для заземления (PE) - эта шина предназначена только для нулевого проводника (N)
• Не допускается использование проводов сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт

Примеры использования

• Распределительный щит промышленного станка с несколькими двигателями
• Щит автоматизации конвейерной линии
• Электрошкаф насосной станции
• Распределительный пункт в цехе с множеством точек подключения

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм2 - не пытайтесь вставить слишком толстые или тонкие жилы
• При подключении алюминиевых проводов слегка зачистите поверхность и нанесите антиоксидантную пасту - продлит срок службы контакта
• Не перетягивайте винты - достаточно усилия, чтобы плотно прижать провод без деформации
• Используйте эту шину только в паре с PE-шиной - они должны быть раздельными и иметь различную маркировку
• При замене старой шины учтите посадочные размеры - новая шина должна точно соответствовать месту на рейке
