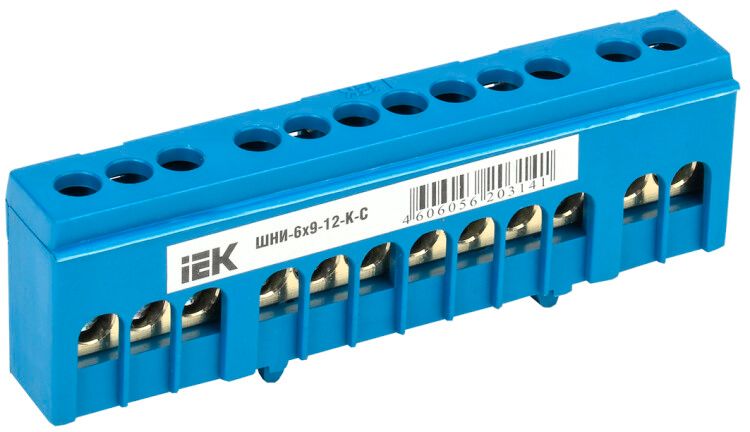

Шина нулевая в корп. изол. на DIN-рейку ШНИ-6х9-12-К-С IEK YNN10-69-12KD-K07

Шина нулевая в корпусном изоляторе на DIN-рейку ШНИ-6х9-12-К-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает компактное и безопасное решение для сборки автоматических систем с высокой плотностью подключений.

Назначение и область применения

Шина ШНИ-6х9-12-К-С используется для организации нулевого и защитного заземления в электрощитах. Подходит для подключения нулевых проводов в жилых, коммерческих и промышленных объектах — например, в этажных щитах, распределительных пунктах, станциях управления и автоматизированных линиях. Применяется там, где требуется одновременное подключение до 12 проводников с сохранением гальванической связи между всеми контактами.

Технические характеристики

• Номинальный ток: 100 А — выдерживает нагрузку типичной квартирной или промышленной сети без перегрева;
• Напряжение: 380 В — рассчитана на трёхфазные системы переменного тока;
• Сечение провода: 16 мм² — позволяет подключать медные провода этого сечения; максимальное сечение соответствует стандартным требованиям ГОСТ;
• Количество контактов: 12 — каждый контакт предназначен для одного провода, что упрощает организацию группового подключения;
• Материал: латунь — обеспечивает хорошую электропроводность, коррозионную стойкость и долговечность;
• Диапазон рабочих температур: от -40 до +50 °C — работает в условиях холодных складов, уличных щитовых и нагретых помещений;
• Срок службы: 15 лет — при соблюдении условий эксплуатации гарантирует длительную работу без замены;
• Цвет: синий — стандартизированная цветовая маркировка для нулевых шин (соответствует IEC 60445);
• Поверхность: необработанная — не имеет покрытия, что снижает стоимость, но требует контроля за окислением в агрессивных средах;
• Способ монтажа: на DIN-рейку 35 мм — совместима с любыми стандартными рейками в щитах.

Совместимость и монтаж

Шина ШНИ-6х9-12-К-С крепится на стандартную DIN-рейку шириной 35 мм. Для установки используются два типа креплений: центральное (для моделей 8/1, 14/1) и боковые (8/2, 14/2) — в зависимости от расположения щита и доступа к проводам. Также возможна фиксация прямо на стенку щита через угловые изоляторы. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы — это предотвращает ослабление контакта и повреждение жил при затяжке винтов. Максимальный момент затяжки не указан производителем — следует руководствоваться рекомендациями для латунных клемм (обычно 0,5–0,7 Н·м).

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в России и странах ЕАЭС. Цветовое исполнение (синий) соответствует стандарту IEC 60445 для обозначения нулевых проводников. Латунная основа обеспечивает термическую стабильность и механическую прочность. Отсутствие специальной защиты IP не является недостатком — изделие предназначено для внутренней установки в закрытых щитах, где исключён доступ к токоведущим частям.

Преимущества

• Высокая плотность подключений — 12 точек на одной шине экономят место в щите;
• Универсальный монтаж — можно крепить как на рейку, так и на панель;
• Стандартный цвет — синий цвет упрощает визуальную диагностику и соответствие нормам;
• Долговечность — срок службы 15 лет при правильной эксплуатации снижает потребность в обслуживании;
• Совместимость с популярными решениями IEK — легко интегрируется в уже установленные щиты этой же серии.

Ограничения применения

• Не предназначена для работы вне закрытых щитов — отсутствует степень защиты IP;
• Не подходит для алюминиевых проводов — материал клеммы (латунь) и метод крепления не обеспечивают надёжный контакт с алюминием;
• Не рекомендуется использовать в помещениях с повышенной влажностью и химической активностью без дополнительной герметизации — необработанная поверхность может окисляться;
• Максимальное сечение — 16 мм²; более толстые провода (например, 25 мм²) не войдут в клеммы.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите многоэтажного дома;
• Объединение защитных заземляющих проводов (PE) от розеток, светильников и оборудования в промышленном щите;
• Сборка распределительного щита для конвейера, насосной станции или HVAC-системы с множеством подключаемых устройств;
• Замена старой шины в существующем щите IEK — благодаря одинаковым размерам и креплению, замена происходит без переделки монтажа.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели наконечники-гильзы — особенно если они многожильные;
• Не перетягивайте винты — латунь мягче стали, и есть риск срезать резьбу;
• При использовании в щитах с высокой плотностью компонентов учтите, что шина занимает около 12 модулей (по 17,5 мм каждый);
• Если планируете подключение проводов большего сечения — выбирайте другую модель, например, ШНИ-6х9-16-К-С;
• Проверяйте наличие сертификатов соответствия на упаковке — продукция IEK должна иметь знак EAC.
