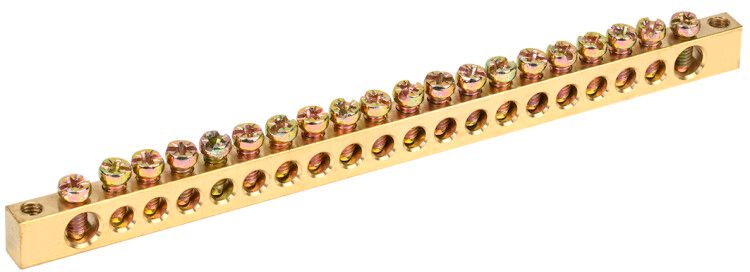

Шина PEN "земля-ноль" 6х9мм 20/2 (20групп/креп по краям) | YNN11-20-100 IEK

Шина PEN земля-ноль 6х9 мм 20/2 (20 групп, крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-20-100 обеспечивает комбинированное заземление и зануление для 20 групп нагрузок, что делает её удобным решением для промышленных и жилых объектов.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 20/2 используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Это снижает количество элементов в щите, упрощает схему и повышает надёжность заземления. Применяется в силовых распределительных щитах, щитах освещения, автоматических системах управления, на производствах и в многоэтажных домах. Подходит для установки в щитах с DIN-рейкой или на панели.

Технические характеристики

• Количество контактов: 20 (для подключения 20 групп проводов)
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с напряжением до 380 В
• Сечение шины: 6×9 мм - достаточное для передачи тока 100 А
• Материал: латунь - высокая проводимость, коррозионная стойкость
• Диапазон сечений подключаемых проводов: до 16 мм2 - совместима с медными проводами этого сечения
• Рабочий температурный диапазон: от –40 C до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных шин
• Отделка: необработанная - поверхность без покрытия, требует осторожности при монтаже

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 20/2 крепится по краям через специальные изоляторы. Установка возможна:

• На DIN-рейку шириной 35 мм - с использованием угловых изоляторов
• Непосредственно на металлическую панель щита - через отверстия для болтов

Подключение проводов выполняется с помощью наконечников-гильз (например, НШВИ или НШУ) - особенно важно при использовании многожильных медных проводов сечением до 16 мм2. Без оконцевания контакт может ослабнуть, возникнет нагрев. Монтажная плата позволяет гибко размещать шину внутри щита, не занимая лишнего места.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Латунная основа обеспечивает стабильный контакт и минимальное переходное сопротивление. Желтый цвет соответствует нормам маркировки PEN-проводников. Отсутствие покрытия не влияет на безопасность, но требует контроля за окислением в агрессивной среде.

Преимущества

• Объединяет N и PE в одной шине - экономит место в щите
• Высокая плотность контактов (20 групп) - идеальна для крупных щитов
• Стандартное сечение 6×9 мм - гарантирует допустимую нагрузку 100 А
• Латунь вместо стали - лучшая проводимость и меньше нагрева
• Гибкий способ крепления - можно монтировать на рейку или панель
• Долгий срок службы - 15 лет при правильном монтаже

Ограничения применения

• Не применяется в сетях выше 380 В - максимальное напряжение ограничено
• Не подходит для алюминиевых проводов - материал шины и оконцеватели рассчитаны на медь
• Необработанная поверхность - в помещениях с повышенной влажностью или химическими испарениями требуется периодическая проверка контактов
• Максимальное сечение провода - 16 мм2; более толстые провода не войдут в зажимы
• Не предназначен для частого демонтажа - постоянное соединение, не для переключений

Примеры использования

• Щит этажный в жилом доме - объединение нулей и заземлений для всех квартир
• Производственный щит с 20 станками - каждому станку своя группа N+PE
• Система освещения торгового центра - сборка нулевых проводов от нескольких контуров
• Аварийное питание - обеспечение единых точек заземления для UPS и генераторов

Практические советы

• Перед монтажом проверьте, чтобы все провода имели наконечники - это предотвращает ослабление контакта
• Затягивайте винты моментом 0,8–1,2 Нм - переусиливать нельзя, есть риск повреждения латуни
• При установке на панель используйте изоляционные прокладки - даже при наличии изоляторов
• Не смешивайте эту шину с другими типами (например, 20/1) - различается способ крепления
• Проверяйте состояние контактов раз в год - особенно в сырых или пыльных местах
• Убедитесь, что посадочный диаметр отверстий под крепёж совпадает с вашими болтами - обычно 5–6 мм
