Шина нулевая PE 63.20 - sn0-63-20 EKF

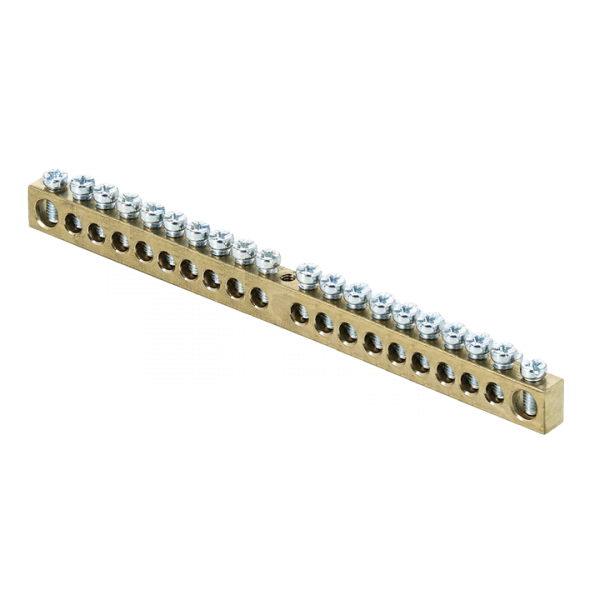

Шина PEN нулевая-заземляющая 6х9 мм 20 отверстий латунь крепеж по центру от бренда EKF в серии PROxima обеспечивает надёжное соединение нулевых и заземляющих проводников в распределительных устройствах. Продукт предназначен для промышленного использования, где важны прочность, долговечность и соответствие нормативным требованиям.

Назначение и область применения

Эта шина используется для объединения нулевых (N) и защитных заземляющих (PE) проводников в щитах и распределительных устройствах. Подходит для установки в комплектных распределительных устройствах (КРУ), ящиках автоматики и других системах, требующих разделения или комбинирования N и PE. Область применения - промышленная автоматизация, энергообъекты, станционные и производственные объекты с высокой нагрузкой.

Технические характеристики

• Материал: латунь - обеспечивает хорошую электропроводность и коррозионную стойкость
• Номинальный ток: 100 А - выдерживает длительные нагрузки без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 380–400 В
• Количество точек подключения: 20 отверстий - позволяет подсоединить до 20 проводников
• Диапазон сечений проводов: 1,5–10 мм2 - совместима с большинством стандартных жил
• Габариты: 6×9 мм - компактный профиль для плотной укладки в шкафах
• Температурный диапазон: от –40 до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Степень защиты: IP00 - не имеет внешней защиты, применяется внутри закрытых корпусов
• Крепление: винтовое, по центру - фиксируется на DIN-рейке через изолятор
• Норматив: IEC 60309-1(1999) - соответствует международному стандарту для силовых соединений

Совместимость и монтаж

Шина PEN нулевая-заземляющая 6х9 мм 20 отверстий латунь крепеж по центру монтируется на шинопровод или DIN-рейку с помощью изолятора. Для установки требуется свободное место в щите - габариты позволяют размещать её рядом с другими элементами. Крепление осуществляется одним винтом по центру, что исключает перекос при затяжке. Подключение проводов - через винтовые зажимы, доступные с верхней стороны. Рекомендуется использовать кольцевые наконечники сечением до 10 мм2 для лучшего контакта.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-1(1999), который регламентирует безопасность силовых соединителей. Материал - латунь - не содержит свинца и соответствует RoHS. Благодаря отсутствию степени защиты (IP00), шина должна использоваться только внутри защищённых электрошкафов. Нельзя применять в открытых или влажных средах без дополнительной оболочки.

Преимущества

• Высокая проводимость латуни снижает потери энергии и риск перегрева
• 20 отверстий обеспечивают гибкость при подключении множества цепей
• Фиксация по центру упрощает монтаж и минимизирует механические усилия на шину
• Цена ниже европейских аналогов на 10–50%, без потери качества
• Подходит для серийного производства - рекомендовано к использованию в проектах

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от пыли и влаги (IP00)
• Не подходит для подключения проводов сечением более 10 мм2 - возможен перегрев и плохой контакт
• Требует обязательной установки на изолятор - нельзя крепить прямо к металлическому корпусу
• Не следует использовать в системах с частыми вибрациями без дополнительной фиксации проводов

Примеры использования

• Щитовые комнаты на заводах - объединение заземляющих проводов всех станков
• Аварийные системы освещения - сборка PE-проводников от нескольких светильников
• Контрольно-измерительные пункты - подключение нулевых проводов от датчиков и контроллеров
• Оборудование с частотными преобразователями - разделение N и PE перед входом в ПЧ

Практические советы

• Перед монтажом проверьте посадочный диаметр винтов - они должны подходить к стандартным зажимам (обычно M4–M5)
• Затягивайте винты равномерно, не переусердствуйте - латунь мягче стали, можно повредить резьбу
• Для многожильных проводов используйте наконечники типа НШВИ - предотвращают ослабление контакта
• При группировке нескольких шин - соблюдайте минимальный зазор 10 мм между соседними элементами для теплоотвода
• Проверяйте целостность покрытия - при наличии царапин на поверхности латуни замените шину, чтобы избежать окисления
