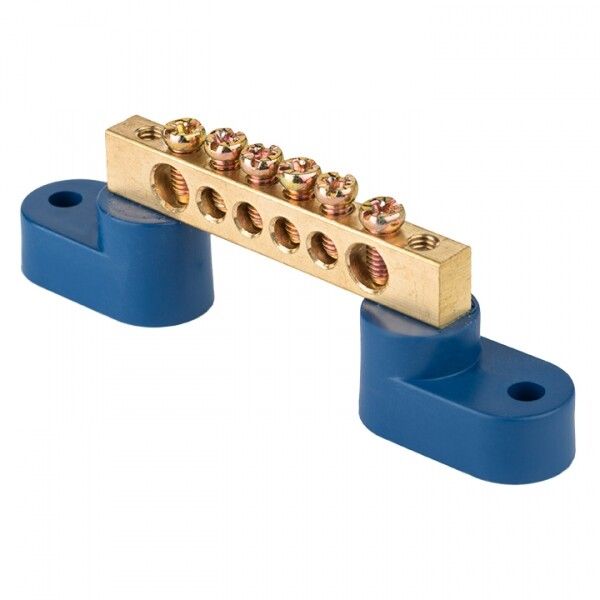

Шина нулевая N 6х9 6 отверстий 2 синих угловых изолятора латунь PROxima EKF sn0-2-63-06

Шина нулевая N 6х9 мм 6 отверстий латунь 2 синих угловых изолятора PROxima от EKF - надёжное решение для распределения нулевого провода в щитах промышленного и коммерческого оборудования. Артикул sn0-2-63-06 обеспечивает стабильное соединение при высокой нагрузке и совместима с проводниками различного материала.

Назначение и область применения

Эта шина используется для присоединения нулевых проводников (N) в электрических щитах. Подходит для сборки распределительных устройств в системах TN-S и TN-C-S. Применяется в промышленном оборудовании, автоматических линиях, станках, пультах управления и других объектах, где требуется надёжное и компактное распределение нуля. Установка возможна в щитах класса IP54 и выше - сама шина имеет степень защиты IP00, поэтому требует монтажа внутри корпуса.

Технические характеристики

• Количество точек подключения: 6
• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Габариты шины: 6×9 мм
• Рабочий температурный диапазон: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытом корпусе)
• Изоляторы: 2 синих угловых, из огнестойкого пластика
• Тип подключения: винтовое
• Количество полюсов: 1 (только N)

Совместимость и монтаж

Шина монтируется на DIN-рейку через установленные изоляторы. Для фиксации используются винты, которые не повреждают жилы благодаря круглому основанию. Каждый винт рассчитан на один проводник. Максимальное сечение - 10 мм2; меньшие сечения (до 1,5 мм2) допускаются с использованием наконечников. Совместима с медными и алюминиевыми проводами за счёт оцинкованного покрытия контактов. Не рекомендуется использовать без изоляторов или на металлическом основании - риск замыкания на корпус.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности для электроустановок. Огнестойкие изоляторы соответствуют нормам UL94 V-0. Материалы не выделяют токсичных веществ при перегреве. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для шинных систем. Сертифицирована для использования в промышленных НКУ (низковольтных коммутационных устройствах).

Преимущества

• Оцинкованная латунь обеспечивает долговечность и устойчивость к окислению даже при чередовании меди и алюминия
• Круглое основание винта исключает перерезание жилы при затяжке
• Огнестойкие изоляторы снижают риск возгорания при аварии
• Компактные габариты (6×9 мм) позволяют экономить место в плотных щитах
• Высокая термостойкость (до +105 C) - подходит для нагруженных систем

Ограничения применения

• Не предназначен для работы вне корпуса - IP00 не защищает от пыли, влаги и механических воздействий
• Запрещено подключение проводов сечением более 10 мм2 - риск перегрева и потери контакта
• Не применяется для заземления (PE); для этого нужны отдельные шины PE
• Не рекомендуется для частых демонтажей - многократная затяжка винтов может деформировать контактную группу

Примеры использования

• Распределительный щит станка с ЧПУ - подключение нулей от датчиков, двигателей и контроллеров
• Щит освещения в цеху - объединение нулевых проводов от нескольких светильников
• Автоматическая линия с несколькими ПЛК - обеспечение единой точки нуля для всех модулей
• Аварийные системы питания - надёжное соединение нуля в UPS-щитах

Практические советы

• Перед монтажом проверьте, что все провода имеют правильное сечение - используйте наконечники для тонких жил (менее 2,5 мм2)
• Затягивайте винты усилием 0,8–1,2 Нм - слишком слабая затяжка вызывает нагрев, слишком сильная - повреждает металл
• При подключении алюминиевых проводов - обязательно используйте антиоксидантную пасту
• Не располагайте шину рядом с силовыми клеммами - чтобы избежать наводок и перегрева
• Проверяйте доступность винтов после монтажа - они должны быть легко доступны для обслуживания
