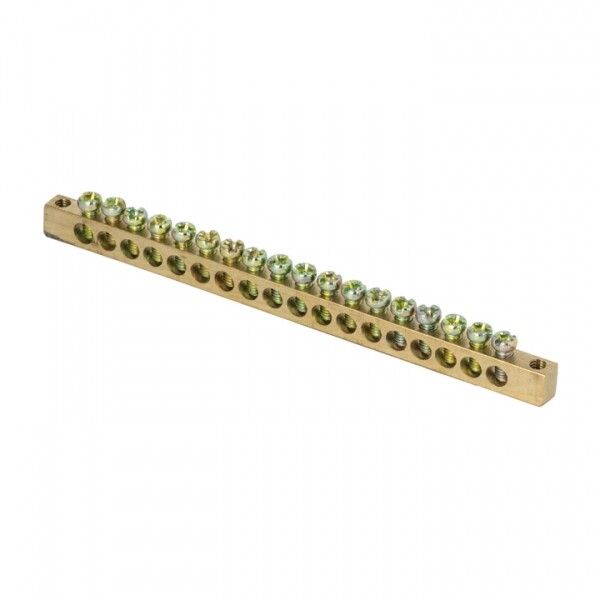

Шина PEN "ноль-земля" (6х9мм) 18 отверстий латунь крепеж по краям EKF PROxima | sn0-63-18-k

Шина PEN ноль-земля 6х9 мм 18 отверстий латунь крепеж по краям от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных щитах промышленного и коммерческого оборудования. Латунная контактная группа и оцинкованное покрытие обеспечивают долговечность при работе с разнородными материалами.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) и заземляющих проводников (PE) в электрических щитах. Подходит для систем TN-C-S и TN-S, где требуется единая точка подключения нуля и земли. Применяется в промышленном оборудовании, автоматических линиях, силовых щитах и КИПиА. Установка возможна в щитах класса IP54 и выше - сама шина имеет степень защиты IP00, поэтому требует монтажа внутри корпуса.

Технические характеристики

• Тип: шина PEN (объединённая нуль-земля)
• Количество подключений: 18 отверстий
• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Сечение подключаемых проводов: 1,5–10 мм2
• Габариты: 6×9 мм (толщина × высота)
• Температурный диапазон: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты - монтируется внутри щита)
• Способ подключения: винтовой, с прижимными болтами
• Фиксация: крепление по краям через отверстия

Совместимость и монтаж

Шина PEN ноль-земля 6х9 мм 18 отверстий латунь крепеж по краям монтируется на DIN-рейку с помощью изоляторов (не входят в комплект). Для фиксации используются винты, расположенные по краям - они позволяют закрепить шину на пластиковом или металлическом основании. Диаметр отверстий рассчитан под стандартные винты M4–M5. Обязательно используйте изолирующие опоры - шина не имеет собственной изоляции. Подключение проводов выполняется винтовыми зажимами; рекомендуется использовать наконечники типа НШВИ для многожильных проводов.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Материалы соответствуют нормам пожарной безопасности: изоляторы сделаны из самозатухающего пластика, контактная группа не поддерживает горение. Оцинкованное покрытие защищает от коррозии даже в условиях повышенной влажности. Работает в средах с агрессивными газами при условии герметичного исполнения щита.

Преимущества

• Одинаково надёжно работает с медными и алюминиевыми проводниками благодаря оцинкованному покрытию
• Круглая форма головки винта исключает перерезание жил при затяжке
• Высокая теплопроводность латуни снижает риск перегрева при нагрузках до 100 А
• 18 отверстий дают гибкость при проектировании цепей
• Подходит для плотной сборки - компактные габариты 6×9 мм экономят место в щите

Ограничения применения

• Не применяется вне электрического щита - IP00 не обеспечивает защиту от пыли, влаги и механических воздействий
• Запрещено использование с проводами сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт
• Не предназначен для работы в открытых помещениях без корпуса
• Не совместим с автоматическими выключателями без дополнительного крепления - требует фиксации на изоляторах

Примеры использования

• Объединение нулей и заземлений в щитах управления насосными станциями
• Распределение PE-проводников в промышленных панелях CNC-станков
• Центральный пункт заземления в распределительных пунктах торговых центров
• Сборка нулевой шины в щитах освещения и вентиляции

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не допускайте перегрузки по току
• Используйте момент затяжки 0,5–0,7 Нм для винтов M4 - переусиливать нельзя, чтобы не повредить латунную базу
• При подключении алюминиевых проводов нанесите антиоксидантную пасту на контакт
• Выбирайте изоляторы с достаточным зазором - минимальный зазор между шиной и корпусом щита должен быть 10 мм
• Для удобства обслуживания группируйте подключения по функциональному признаку (например, свет, розетки, оборудование)
