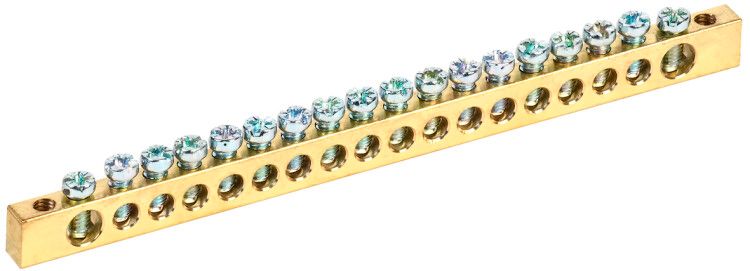

Шина PEN "земля-ноль" 6х9мм 18/2 (18групп/креп по краям) | YNN11-18-100 IEK

Шина PEN земля-ноль 6х9 мм 18/2 (18 групп, крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-18-100 обеспечивает коммутацию до 18 групп проводов, что делает её удобным решением для сложных систем заземления.

Назначение и область применения

Шина PEN используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводов в электроустановках напряжением до 380 В. Применяется в силовых и осветительных щитах жилых, промышленных и коммерческих объектах. Подходит для систем TN-C-S и TN-S, где требуется разделение N и PE после входа в здание. Часто устанавливается в этажных, распределительных и автоматических щитах.

Технические характеристики

• Количество контактов: 18 (возможно подключение 18 проводников)
• Номинальный ток: 100 А
• Напряжение: до 380 В
• Сечение шины: 6×9 мм
• Материал: латунь - высокая проводимость и коррозионная стойкость
• Диапазон рабочих температур: от –40 C до +50 C
• Срок службы: 15 лет
• Цвет: желтый - визуальное отличие от фазных шин
• Отделка: необработанная - без покрытия, сохраняет естественную проводимость
• Поддерживаемое сечение провода: до 16 мм2
• Способ монтажа: на монтажную плату (не на DIN-рейку)

Совместимость и монтаж

Шина крепится непосредственно к панели щита с помощью болтов или винтов через отверстия по краям. Для надёжного соединения рекомендуется использовать наконечники-гильзы на медных многожильных проводах. Учитывайте посадочные отверстия - они расположены по периметру, поэтому требуют свободного доступа сбоку. Шина не совместима с DIN-рейками, так как не имеет зацепов для крепления на рейку. Монтаж возможен только на твёрдую основу - металлическую или композитную панель щита.

Безопасность и стандарты

Выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Латунная шина обеспечивает безопасную передачу тока даже при длительной нагрузке до 100 А. Желтый цвет соответствует нормам маркировки PEN-проводников. Отсутствие покрытия не снижает безопасность - латунь сама по себе устойчива к окислению в типичных условиях эксплуатации.

Преимущества

• Увеличенная площадь контактной поверхности - минимизация нагрева при максимальном токе
• Стандартное сечение 6×9 мм - достаточна для токов до 100 А без перегрузки
• 18 точек подключения - позволяет заменить несколько одиночных шин, экономя место в щите
• Высокая механическая прочность латуни - выдерживает частые демонтажи и затяжки
• Долгий срок службы - 15 лет без обслуживания при соблюдении условий эксплуатации

Ограничения применения

• Не применяется в сетях выше 380 В - превышение напряжения недопустимо
• Не монтируется на DIN-рейку - требует жесткой панели
• Не подходит для алюминиевых проводов - материал шины и проводника должны совпадать по коэффициенту теплового расширения
• Запрещён монтаж во взрывоопасных средах - отсутствует специальная герметизация
• Не предназначен для открытого размещения вне щита - риск повреждения и короткого замыкания

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех квартирных N и PE проводов
• Щит управления конвейера на заводе - сборка защитных и рабочих нулей от нескольких двигателей
• Аварийное освещение - подключение нулевых проводов от автономных светильников
• Системы UPS - организация единой точки заземления для всей группы оборудования

Практические советы

• Перед установкой проверьте соответствие сечения провода - максимум 16 мм2. Более толстые провода не войдут в зажимы.
• Обязательно используйте наконечники-гильзы на многожильных проводах - предотвращают ослабление контакта при вибрациях.
• Затягивайте винты моментом 0,8–1,2 Нм - переусиливать нельзя, чтобы не деформировать латунь.
• Проверяйте плотность контактов каждые 2 года - особенно в помещениях с повышенной влажностью.
• Не смешивайте эту шину с другими моделями IEK с креплением по центру - они имеют другую геометрию и несовместимы по монтажу.
