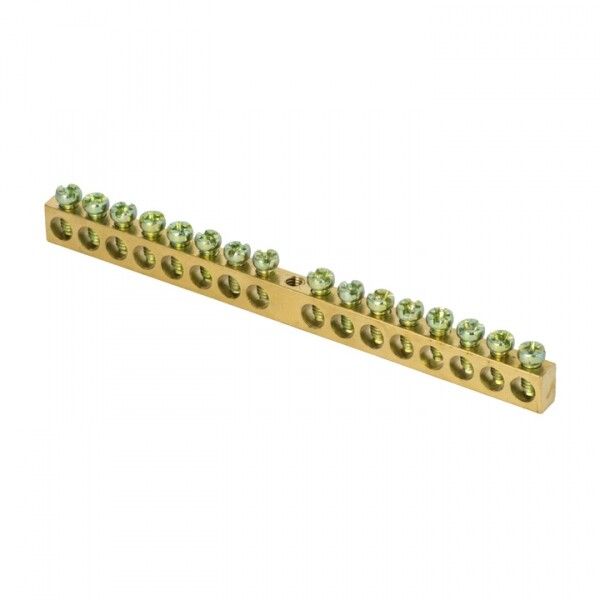

Шина PEN "ноль-земля" (6х9мм) 16 отверстий латунь крепеж по центру EKF PROxima | sn0-63-16

Шина PEN ноль-земля 6х9 мм 16 отверстий латунь крепеж по центру от EKF (артикул sn0-63-16) - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных щитах. Продукт из серии PROxima предназначен для промышленного использования в условиях высокой нагрузки и агрессивной среды.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) и заземляющих проводников (PE) в электрощитах. Подходит для систем TN-C-S и TN-S, где требуется единая точка подключения нуля и земли. Установка возможна в щитах НКУ (низковольтные коммутационные устройства) и других промышленных распределительных системах. Применяется на объектах с постоянной нагрузкой - производственные линии, насосные станции, системы автоматизации.

Технические характеристики

• Тип: Шина нулевая (PEN), однополюсная
• Количество подключений: 16 отверстий
• Материал контактов: Латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводов: 1,5–10 мм2
• Габариты: 6×9 мм (толщина × высота)
• Способ монтажа: Крепление винтом по центру
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Рабочая температура: от –40 C до +105 C
• Цвет: Естественный цвет латуни

Совместимость и монтаж

Шина крепится к DIN-рейке через изоляторы (не входят в комплект). Для монтажа используйте винты M4, совпадающие с диаметром отверстий. Обязательно соблюдайте шаг между винтами - он рассчитан на равномерную нагрузку. Максимальное сечение подключаемых проводов - 10 мм2; более толстые жилы не войдут. Провода из меди и алюминия можно подключать одновременно благодаря оцинкованному покрытию контактов, которое снижает риск электрохимической коррозии. Не допускается установка вне закрытого щита - степень защиты IP00 исключает работу на открытом воздухе.

Безопасность и стандарты

Изоляторы изготовлены из самозатухающего пластика, соответствующего требованиям UL94 V-0. Конструкция обеспечивает безопасную работу при перегрузках до 100 А. Все металлические части имеют антикоррозийное оцинкованное покрытие, что продлевает срок службы даже в условиях повышенной влажности. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для шин PE/N.

Преимущества

• Оцинкованная латунь - сочетает хорошую проводимость с долговечностью
• Круглое основание винта защищает изоляцию провода от повреждения при затяжке
• Поддержка смешанных материалов: медные и алюминиевые провода без переходных колец
• Высокая термостойкость - работает при экстремальных температурах
• Чёткая геометрия и стандартизованные отверстия обеспечивают быстрый и точный монтаж

Ограничения применения

• Не применяется в открытых помещениях - отсутствие защиты IP выше IP00
• Запрещено использовать для токов свыше 100 А - риск перегрева и оплавления
• Не подходит для проводов сечением менее 1,5 мм2 и более 10 мм2
• Требуется обязательная установка на изоляторы - прямое крепление к металлическому корпусу недопустимо
• Не рекомендуется для частых демонтажей - многократная затяжка винтов может деформировать резьбу

Примеры использования

• Объединение нулей и заземлений в щите управления станком
• Центральный пункт заземления в распределительном щите производственного цеха
• Подключение заземляющих проводников от нескольких устройств в одном месте (например, в щите HVAC)
• Финальный этап сборки щита в системе TN-C-S после разделения PEN на N и PE

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или штангенциркуль
• Затягивайте винты усилием 0,8–1,0 Нм - слишком слабо - плохой контакт, слишком сильно - повредите резьбу
• При подключении алюминиевых проводов - слегка зачистите поверхность и нанесите антиоксидантную пасту
• Проверяйте плотность контакта после первого включения - нагрев может вызвать осадок материала
• Выбирайте изоляторы с достаточным зазором - минимальный зазор до корпуса щита - 10 мм
• Для удобства обслуживания - помечайте каждый вывод маркером или биркой
