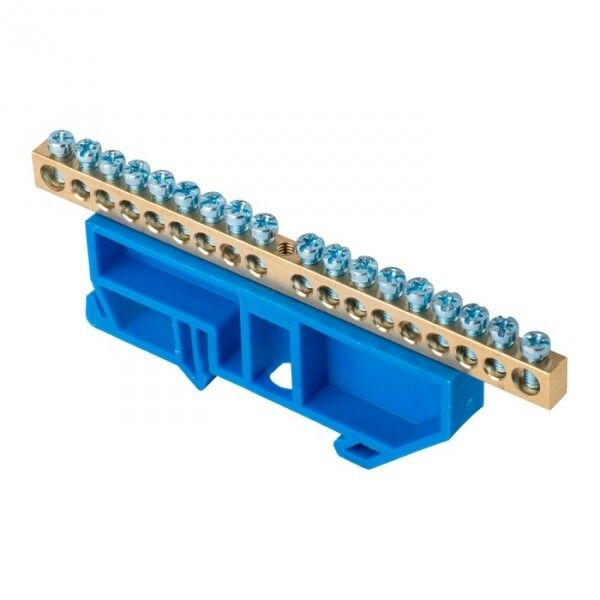

Шина нулевая N 6х9 18 отвер. латунь син. изолятор на DIN-рейку PROxima EKF sn0-63-18-d

Шина нулевая N 6×9 мм 18 отверстий латунь синий изолятор на DIN-рейку от EKF серии PROxima - надёжный элемент для распределения нулевого провода в щитах автоматики и силового оборудования. Подходит для промышленного и коммерческого использования там, где требуется стационарное соединение нескольких проводников.

Назначение и область применения

Эта шина используется для объединения нулевых проводников (L-N) в электрических щитах. Применяется в комплектных устройствах (НКУ), распределительных щитах, системах автоматизации и на производстве - например, на станках, конвейерах, насосных станциях. Установка на DIN-рейку позволяет легко интегрировать её в типовые щиты без дополнительного крепления.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В
• Материал контактов: латунь с цинковым покрытием - обеспечивает долговечность и устойчивость к окислению
• Количество точек подключения: 18 - можно подключить до 18 проводов
• Диапазон сечений проводов: 1,5–10 мм2 - совместима с большинством бытовых и промышленных кабелей
• Тип подключения: винтовой - фиксация проводов гайками с плоскими головками
• Габариты: 6×9 мм - компактный профиль, занимает мало места на рейке
• Степень защиты: IP00 - не защищена от внешних воздействий; требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и жаркие помещения
• Изолятор: синий пластик, самозагасающий - не поддерживает горение, повышает безопасность

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Каждый винт предназначен для одного провода. Перед затяжкой зачистите изоляцию на 8–10 мм. Не используйте инструменты с острыми кромками - они могут повредить контактную поверхность. Максимальный крутящий момент - не более 0,8 Нм, чтобы не деформировать латунь.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Цинковое покрытие контактов снижает риск электрохимической коррозии при смешивании медных и алюминиевых проводов. Пластик изолятора соответствует нормам UL94 V-0 - не распространяет горение даже при перегрузке. Шина не имеет защиты от воды и пыли (IP00), поэтому запрещено использовать вне корпуса щита.

Преимущества

• Оцинкованная латунь - устойчива к коррозии, сохраняет хорошую проводимость длительное время
• Круглая форма головки винта - исключает перерезание жил при затяжке
• Синий цвет изолятора - визуально отличает нулевую шину от PE-шин (обычно жёлто-зелёных)
• Высокая плотность отверстий - 18 точек на компактном основании, экономит место в щите
• Поддержка медных и алюминиевых проводов - не нуждается в переходных наконечниках

Ограничения применения

• Не применяется на открытых площадках - IP00 не защищает от влаги, пыли и механических повреждений
• Запрещён монтаж в местах с постоянным ударным воздействием - вибрация может ослабить винты
• Не рекомендовано подключение проводов сечением менее 1,5 мм2 - возможен плохой контакт
• Не является заменой заземляющей шине (PE); для заземления используйте отдельную шину

Примеры использования

• Щит управления станком с 15 двигателями - все нулевые провода собраны на одной шине
• Распределительный щит торгового центра - объединение нулей от освещения, розеток и HVAC
• Автоматизация производства - сборка нулевых проводов от датчиков, контроллеров и исполнительных механизмов
• Объекты с частыми изменениями схемы - удобно менять подключения без перепайки

Практические советы

• Перед установкой проверьте, что шина не перегнута - искривление может нарушить контакт
• Используйте одинаковый тип проводов в одном ряду: смешивание меди и алюминия допустимо, но лучше группировать по материалу
• После монтажа проверьте затяжку всех винтов - слабый контакт вызывает нагрев
• Для больших объектов используйте несколько шин параллельно - не перегружайте одну шину свыше 100 А
• При замене старой шины - отключите питание, снимите все провода, затем демонтируйте и замените на новую шину N 6×9 мм 18 отверстий латунь синий изолятор на DIN-рейку от EKF PROxima
