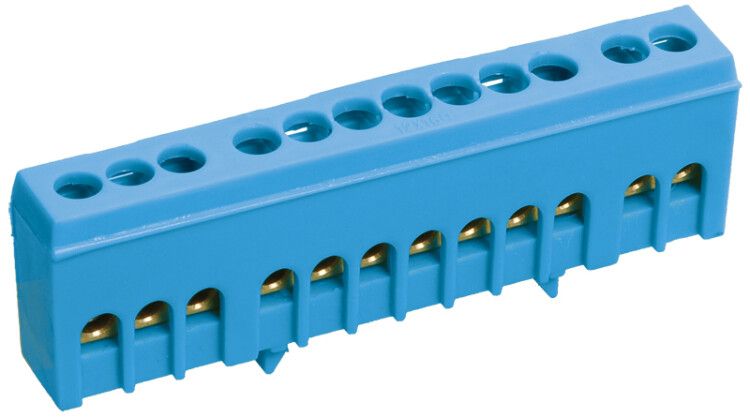

Шина нулевая в корп. изол. на DIN-рейку ШНИ-6х9-10-К-С IEK YNN10-69-10KD-K07

Шина нулевая в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает коммутацию до десяти проводов с сечением до 16 мм2 при токе до 100 А, что делает её подходящим решением для промышленных и жилых объектов.

Назначение и область применения

Шина нулевая в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Применяется в распределительных устройствах низкого напряжения - например, в этажных щитах, щитах автоматики, станционных пультах управления. Подходит для систем TN-S и TN-C-S, где требуется физическое разделение N и PE-проводников.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Сечение подключаемых проводов: до 16 мм2
• Количество контактных точек: 10
• Материал контактов: латунь
• Покрытие: необработанное (без антикоррозийного слоя)
• Цвет корпуса: синий
• Диапазон рабочих температур: от –40 C до +50 C
• Срок службы: 15 лет
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Шина нулевая в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-С устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа используются встроенные защёлки - никаких дополнительных крепёжных элементов не требует. Учитывайте, что корпус выполнен из изолирующего материала, поэтому шина не требует дополнительной изоляции при установке рядом с другими компонентами. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы - это предотвращает перелом жил и снижает риск нагрева в месте контакта.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р МЭК 60947-7-1 и применяется в соответствии с ПУЭ. Наличие корпусного изолятора исключает случайное замыкание на корпус щита. Однако, поскольку покрытие контактов необработанное, в условиях повышенной влажности или агрессивной среды возможна коррозия - рекомендуется применять в закрытых, сухих помещениях.

Преимущества

• Высокая плотность контактов - 10 точек на одной шине, экономит место в щите
• Стандартный монтаж на DIN-рейку - совместима с любыми типовыми распределительными щитами
• Латунные контакты обеспечивают хорошую проводимость и долговечность
• Работает в широком температурном диапазоне - подходит для холодных помещений и теплых технических зон
• Срок службы 15 лет - рассчитана на длительную эксплуатацию без обслуживания

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - запрещено использование в сетях 660 В и выше
• Не имеет защиты от внешней влаги (IP не указан); не допускается установка в открытых или сырых местах
• Необработанная поверхность контактов повышает риск окисления в агрессивных средах - не рекомендуется для промышленных участков с высокой влажностью, химическими испарениями или солью
• Подходит только для медных проводов; не предназначена для алюминиевых жил

Примеры использования

• Этажный распределительный щит в многоэтажном доме - сборка PEN-проводника после входного автомата
• Щит управления насосной станцией - подключение защитных заземлителей всех двигателей
• Производственный щит с частотным преобразователем - выделенная нулевая шина для контроля потенциала
• Аварийное освещение - объединение нулевых проводов от нескольких светильников

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 16 мм2. Более толстый провод не войдёт в зажим.
• Обязательно затягивайте винты моментом, указанным в документации IEK - недостаточно и слишком сильно затянутые контакты вызывают перегрев.
• Если щит установлен в помещении с высокой влажностью, дополнительно обработайте контакты ингибитором коррозии (например, Kontakt-KL или аналогом).
• При использовании в составе системы IT (изолированная нейтраль) - убедитесь, что эта шина не используется как основной нулевой проводник, так как она не предназначена для тока нагрузки, кроме защитного.
• Артикул ynn10-69-10kd-k07 - это тот же продукт, что и ШНИ-6х9-10-К-С. Оба обозначения встречаются в каталогах IEK - сверьте перед заказом.
