Шина нулевая на DIN-изоляторе ШНИ-6х9-18-Д-С IEK YNN10-69-18D-K07

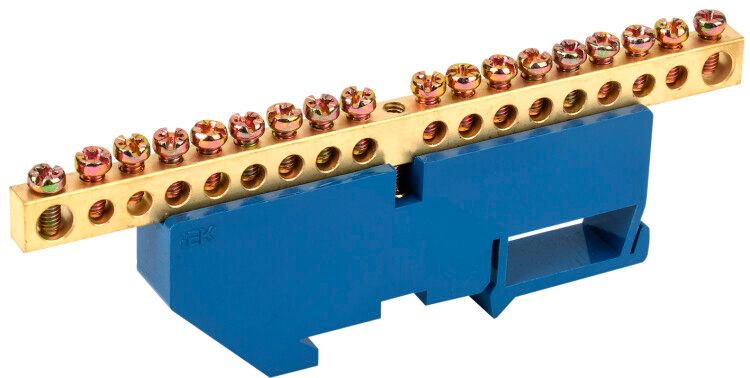

Шина нулевая на DIN-изоляторе ШНИ-6х9-18-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает коммутацию до 18 проводов с током до 100 А, устанавливается на DIN-рейку и рассчитана на длительную работу в суровых условиях.

Назначение и область применения

Шина ШНИ-6х9-18-Д-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения нулевых проводов в жилых, промышленных и коммерческих объектах - например, в этажных щитах, щитах автоматизации, системах освещения и силовых установках. Применяется там, где требуется надёжное и компактное распределение N и PE проводников.

Технические характеристики

• Количество контактов: 18
• Номинальный ток: 100 А
• Рабочее напряжение: 380 В
• Диапазон сечений проводов: до 16 мм2
• Материал контактной части: латунь
• Цвет корпуса: синий
• Диапазон рабочих температур: от -40 C до +50 C
• Срок службы: 15 лет
• Отделка поверхности: необработанная (без покрытия)
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Шина ШНИ-6х9-18-Д-С крепится исключительно на стандартную DIN-рейку шириной 35 мм. Установка осуществляется за счёт фиксирующего механизма на изоляторе - никаких дополнительных крепёжных элементов не требует. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы (например, НШВИ или НШВ). Это предотвращает перелом жил, снижает переходное сопротивление и повышает долговечность соединения. Максимальное сечение провода - 16 мм2; более толстые провода не поместятся в зажимы.

Безопасность и стандарты

Шина выполнена из латуни - материала с высокой электропроводностью и устойчивостью к окислению. Конструкция соответствует требованиям к изоляции и теплостойкости для оборудования до 380 В. Отсутствие специального покрытия (необработанная поверхность) не влияет на безопасность, так как латунь сама по себе устойчива к коррозии в типичных условиях щитовой установки. Соответствует общепринятым нормам для внутреннего электрооборудования.

Преимущества

• Высокая плотность контактов - 18 точек подключения в компактном корпусе
• Устойчивость к механическим нагрузкам благодаря прочному латунному сердечнику
• Стабильная работа при экстремальных температурах - от -40 C до +50 C
• Простота монтажа: один шаг - защёлкнуть на рейку
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна коррозия и плохой контакт
• Запрещено использовать с проводами сечением больше 16 мм2 - не войдут в зажимы
• Не имеет защиты IP - не применяется во влажных или открытых помещениях без корпуса
• Не подходит для переменного тока выше 380 В - максимальное напряжение ограничено
• Не рекомендуется для частых демонтажей - многократное откручивание болтов может повредить резьбу

Примеры использования

• Подключение нулевых проводов в этажных распределительных щитах многоквартирных домов
• Сборка PEN-шин в щитах с системой TN-C-S
• Объединение защитных заземлителей (PE) в щитах насосных станций, конвейеров, вентиляционных систем
• Финальная точка подключения нулей в автоматических выключателях и УЗО

Практические советы

• Перед монтажом проверьте, что все провода имеют наконечники - особенно если они многожильные
• Не затягивайте зажимы слишком сильно - это может деформировать латунь и нарушить контакт
• При использовании в холодных регионах убедитесь, что щит закрыт и не подвергается конденсации
• Для удобства обслуживания группируйте провода по цветам: синий - N, жёлто-зелёный - PE
• Артикул ynn10-69-18d-k07 совпадает с ШНИ-6х9-18-Д-С - при заказе указывайте оба варианта для точности
