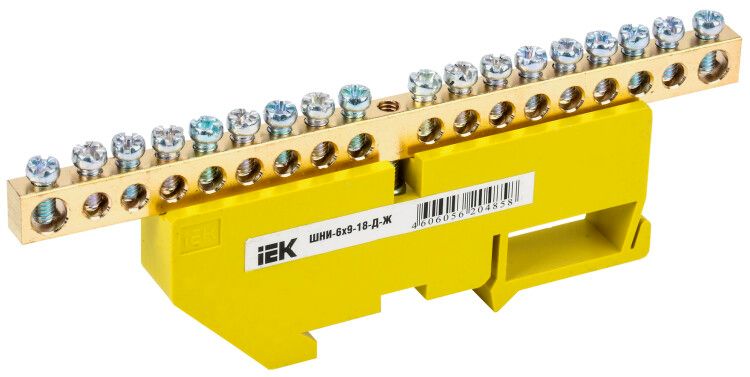

Шина PE "земля" на DIN-изоляторе ШНИ-6х9-18-Д-Ж | YNN10-69-18D-K05 IEK

Шина заземления PE на DIN-изоляторе ШНИ-6х9-18-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Эта модель обеспечивает устойчивую контактную группу на 18 точек, смонтирована на DIN-рейку и выполнена из латуни - материал, выдерживающий высокие нагрузки и длительную эксплуатацию.

Назначение и область применения

Шина заземления PE на DIN-изоляторе ШНИ-6х9-18-Д-Ж используется для организации системы заземления в электрощитах. К ней подключаются нулевые защитные провода (PE) и, при необходимости, рабочие нулевые (N). Применяется в промышленных, коммерческих и жилых объектах - например, в силовых щитах станков, системах освещения, автоматических линиях и распределительных пунктах.

Технические характеристики

• Номинальный ток: 100 А - способна безопасно проводить значительные токи замыкания и рабочие токи без перегрева
• Напряжение: 380 В - рассчитана на использование в трёхфазных сетях с линейным напряжением до 380 В
• Количество контактов: 18 - позволяет подключить до восемнадцати проводов одновременно
• Сечение провода: до 16 мм2 - совместима с медными многожильными и одножильными проводами указанной площади
• Толщина шины: 12 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Материал: латунь - устойчива к коррозии, имеет низкое переходное сопротивление, долговечна
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных складов, уличных щитов и нагретых помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличает шину PE от других элементов (соответствует цветовой маркировке)
• Тип монтажа: изолированный - шина отделена от DIN-рейки изоляторами, исключает случайные замыкания
• Способ монтажа: на DIN-рейку 35 мм - стандартный крепёж для современных щитов
• Отделка поверхности: необработанная - не требует дополнительной защиты, но может потребовать антикоррозийной обработки в агрессивных средах

Совместимость и монтаж

Шина ШНИ-6х9-18-Д-Ж крепится на стандартную DIN-рейку шириной 35 мм. Для установки используются изоляторы, входящие в комплект - они предотвращают контакт металла шины с рейкой. Монтаж выполняется вручную: шина просто защёлкивается на рейку. Подключение проводов осуществляется через болтовые зажимы. Для многожильных медных проводов обязательно применение наконечников-гильз - это снижает риск ослабления контакта и повреждения жил при затяжке.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки и распределения. Цветовая маркировка (жёлтый) и изолированное исполнение обеспечивают соответствие нормам безопасности при работе с электроустановками. Наличие изоляторов исключает возможность возникновения пробоя между шиной и корпусом щита или DIN-рейкой.

Преимущества

• Высокая плотность контактов - 18 точек позволяют минимизировать количество шин в одном щите
• Удобство монтажа - фиксация на DIN-рейке без дополнительных креплений
• Стабильность контакта - латунь сохраняет проводимость даже после многократных демонтажей
• Долговечность - срок службы 15 лет при правильном использовании
• Цветовое выделение - жёлтый цвет сразу указывает на функциональное назначение шины

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - превышение может вызвать пробой изоляции
• Не рекомендуется использовать в агрессивных химических средах без дополнительной защиты - необработанная поверхность может подвергаться коррозии
• Подключение проводов сечением более 16 мм2 невозможно - зажимы не рассчитаны на большие диаметры
• Не следует применять в качестве основной нулевой шины в системах TN-C - здесь требуется отдельная N-шина

Примеры использования

• Щит управления насосной станцией - подключение защитных проводов всех двигателей
• Распределительный щит офисного здания - объединение PE-проводов от розеток и светильников
• Автоматизированный участок производства - заземление частей оборудования на конвейере
• Уличный щит освещения - обеспечение защиты от поражения током в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте, что все провода имеют наконечники-гильзы - особенно если это многожильные медные жилы
• Затягивайте болты равномерно, без перекосов - это продлит срок службы контактов
• При установке в сыром месте (например, в подвале) дополнительно обработайте места контактов противокоррозийной смазкой
• Убедитесь, что посадочный диаметр изоляторов соответствует DIN-рейке 35 мм - совместимость гарантирована, но важно проверить целостность креплений
• Шина ШНИ-6х9-18-Д-Ж от IEK хорошо сочетается с другими изделиями серии ШНИ - можно использовать в одной системе несколько таких шин для разделения контуров
