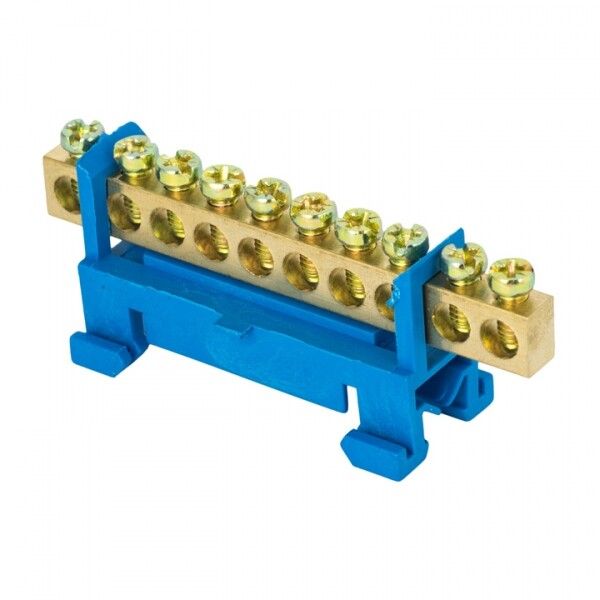

Шина нулевая N 6х9 10 отверстий синий изолятор тип "Стойка" на DIN-рейку латунь розн. стикер PROxima EKF sn0-63-10-sb-r

Шина нулевая N (6х9 мм) 10 отверстий латунь синий изолятор тип Стойка на DIN-рейку от EKF (артикул sn0-63-10-sb-r) - это надёжный элемент для распределения нулевого провода в щитах автоматики и силовой аппаратуры. Подходит для промышленного оборудования, где важны стабильность соединений и компактность.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых проводников (N) в одном месте - например, в распределительном щите. Применяется в системах с TN-S и TN-C-S, где требуется единая точка подключения нуля. Установка возможна в щитах управления, станках, конвейерах, системах освещения и других устройствах промышленного типа. Также подходит для сборки щитов по нормам ГОСТ Р 51778 и IEC 61439.

Технические характеристики

• Количество подключений: 10 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с цинковым покрытием
• Изолятор: негорючий пластик
• Диапазон сечений проводов: 1,5–10 мм2
• Тип подключения: винтовой
• Габариты: 6×9 мм (высота × ширина)
• Рабочая температура: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Способ монтажа: крепление на DIN-рейку через изолятор
• Количество полюсов: 1 (только N)
• Цвет изолятора: синий

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку 35 мм с помощью встроенных изоляторов. Монтаж не требует дополнительных креплений - достаточно защёлкнуть её на рейку. Для подключения используйте провода сечением 1,5–10 мм2. Винты затягиваются отвёрткой с плоским жалом. Каждый винт имеет круглое основание - это исключает перерезание жилы при затяжке. Можно подключать как медные, так и алюминиевые провода благодаря оцинкованному покрытию контактов.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика, соответствуют требованиям UL94 V-0. Латунные контакты с цинковым покрытием обеспечивают антикоррозийную стойкость. Шина проектировалась с учётом требований к коммутационным устройствам в соответствии с IEC 61439-1 и ГОСТ Р 51778. Однако, поскольку степень защиты IP00, использование вне закрытых щитов запрещено - риск поражения током и повреждения контактов высок.

Преимущества

• Оцинкованная латунь обеспечивает долговечность и совместимость с медью и алюминием
• Круглое основание винта защищает жилу от механического повреждения
• Негорючий изолятор снижает риск возгорания при аварии
• Компактные габариты (6×9 мм) позволяют экономить место в щите
• Синий цвет изолятора - стандартизированная маркировка нулевой шины
• Поддерживается серия PROxima - совместима с другими изделиями EKF для унифицированной сборки

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP00 не защищает от пыли и влаги
• Запрещён монтаж вне металлических или пластиковых щитов
• Не использовать для подключения проводов меньше 1,5 мм2 - риск плохого контакта
• Не применять в средах с агрессивными химическими веществами - даже оцинкованное покрытие может corrode
• Не заменяет PE-шину - для заземления нужна отдельная шина

Примеры использования

• Объединение нулей от автоматических выключателей в распределительном щите торгового центра
• Подключение нулевых проводов от частотных преобразователей на производстве
• Сборка щита управления насосной станцией с несколькими потребителями
• Финальное подключение нуля в щитах освещения многоквартирного дома

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 мм2 и 10 мм2 в одной шине допустимо, но требует правильной затяжки каждого винта
• Не перетягивайте винты - латунь мягкая, можно повредить резьбу
• При использовании алюминиевых проводов перед подключением слегка зачистите жилу и нанесите антиоксидантную пасту
• Проверяйте плотность контакта после первого включения - нагрев может вызвать ослабление
• Выбирайте эту шину, когда нужно минимизировать количество модулей в щите - она занимает мало места, но даёт 10 точек подключения
• Артикул sn0-63-10-sb-r - это именно модель с синим изолятором; другие цвета в серии PROxima могут отличаться по функционалу
