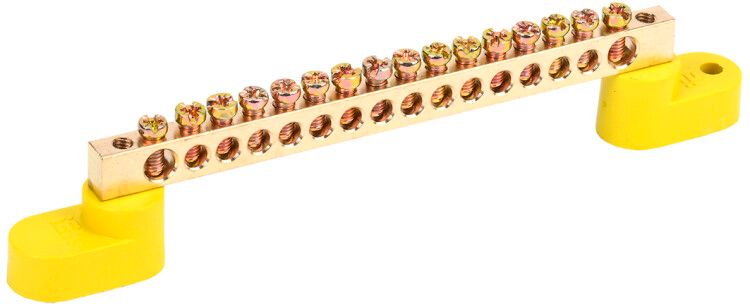

Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-16-У2-Ж | YNN10-69-16C2-K05 IEK

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-16-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводов в распределительных щитах. Эта модель обеспечивает устойчивую передачу тока до 100 А, защищает от случайных замыканий благодаря изолированному монтажу и рассчитана на длительную эксплуатацию в условиях промышленной среды.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-16-У2-Ж используется для подключения нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый контур заземления. Подходит для установки в силовых, осветительных и автоматизированных щитах промышленного, коммерческого и жилого назначения.

Технические характеристики

• Номинальный ток: 100 А
• Напряжение: 380 В
• Материал: латунь - высокая проводимость и коррозионная стойкость
• Количество контактных точек: 16
• Толщина шины: 15 мм
• Диапазон сечений проводов: 16 мм2 (максимальное сечение для одного контакта)
• Температурный режим: от -40 C до +50 C
• Срок службы: 15 лет
• Цвет: желтый - соответствует цветовой маркировке PE-проводника
• Изолированный монтаж: да - исключает случайные замыкания на корпус
• Способ монтажа: непосредственная установка на панель или через DIN-рейку

Совместимость и монтаж

Шина ШНИ-6х9-16-У2-Ж крепится двумя способами: через угловые изоляторы - напрямую на стенку щита, либо через центральные крепления - на 35-мм DIN-рейку. Для надёжного соединения с медными многожильными проводами обязательна предварительная опрессовка наконечниками-гильзами. Диаметр отверстий под болты соответствует стандартным требованиям для проводов сечением до 16 мм2. Установка возможна как в вертикальном, так и горизонтальном положении.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60439. Цветовая маркировка (жёлтый) соответствует нормам для PE-проводников. Изолированный монтаж снижает риск поражения током и повреждения оборудования при случайном контакте с металлическими частями щита. Наличие сертификата соответствия подтверждает безопасность эксплуатации в электроустановках до 1000 В.

Преимущества

• Высокая механическая прочность латунной шины - выдерживает нагрузки при многократных подключениях
• Изолированные угловые крепления - минимизируют риск возникновения пробоя между фазой и заземлением
• Чёткая маркировка цветом - ускоряет диагностику и обслуживание
• Гибкий монтаж - совместима с DIN-рейкой и прямыми креплениями на панели
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В
• Максимальное сечение подключаемого провода - 16 мм2; использование более толстых проводов требует модификации или другой модели
• Не следует применять в помещениях с постоянной влажностью выше 95 % без дополнительной защиты
• Запрещён монтаж без изоляционных элементов - прямой контакт с металлическим корпусом щита недопустим

Примеры использования

• Подключение защитных проводников в распределительных щитах жилых домов
• Объединение PE-проводов на промышленных станках и конвейерах
• Создание единой точки заземления в серверных и IT-шкафах
• Монтаж в щитах управления насосными станциями и HVAC-системами

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте гильзы для многожильных проводов, чтобы избежать перегрева и плохого контакта
• При использовании на DIN-рейке убедитесь, что крепёжные отверстия точно совпадают с профилем рейки
• Не затягивайте болты чрезмерно - это может деформировать латунную шину и нарушить контакт
• При групповом монтаже нескольких шин сохраняйте минимальный зазор 10–15 мм между ними для теплоотвода
• Артикул ynn10-69-16c2-k05 - это тот же продукт, что и ШНИ-6х9-16-У2-Ж от IEK; при заказе указывайте оба обозначения для точного совпадения
