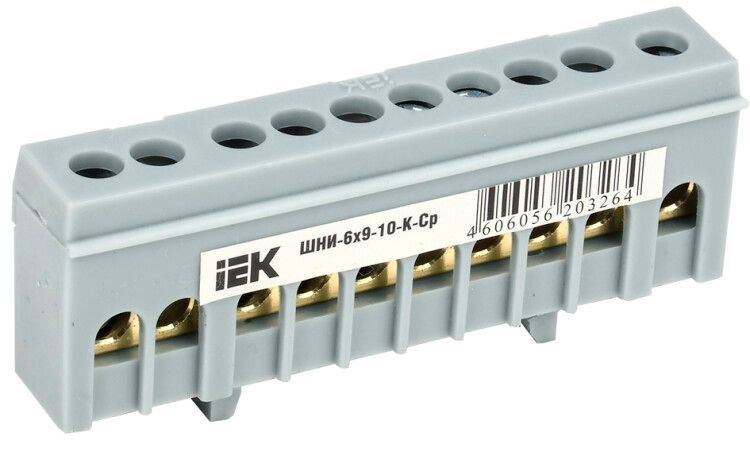

Шина L "фаза" в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-Ср | YNN10-69-10KD-K02 IEK

Шина L фаза в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-Ср от IEK предназначена для надёжного соединения фазных проводников в распределительных щитах. Этот компонент обеспечивает коммуникацию между устройствами автоматического управления и защиты, устанавливается на стандартную DIN-рейку и рассчитан на длительную работу в условиях промышленной и жилой электросети.

Назначение и область применения

Шина L фаза в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-Ср используется для создания распределённой точки подключения фазных проводов в электрощитах. Применяется в системах с напряжением до 380 В, где требуется организовать групповое подключение нагрузок - например, автоматических выключателей, УЗО, реле или контакторов. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах.

Технические характеристики

• Номинальный ток: 100 А - способна безопасно проводить токи до этого значения при постоянной нагрузке
• Напряжение: 380 В - рассчитана на использование в трёхфазных сетях переменного тока
• Поперечное сечение: 13 кв.мм - обеспечивает достаточную проводимость и тепловую стабильность
• Количество контактов: 10 - позволяет подключить до десяти проводников
• Материал: латунь - высокая электропроводность, коррозионная стойкость, механическая прочность
• Изолированный: да - корпус изолирует токоведущую часть, исключает случайные замыкания
• Способ монтажа: на DIN-рейку 35 мм - совместима с универсальными рейками по ГОСТ Р МЭК 60715
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: серый - визуально отличаема от других типов шин
• Отделка поверхности: необработанная - сохраняет естественные свойства латуни, не требует дополнительной покраски

Совместимость и монтаж

Шина L фаза в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-Ср крепится на стандартную 35-мм DIN-рейку. Для монтажа достаточно защёлкнуть её на направляющие рейки - никаких болтов или инструментов не требуется. Все контактные зоны доступны сверху, что упрощает подключение проводов. Рекомендуется использовать наконечники-гильзы для многожильных медных проводов - это предотвращает ослабление контакта и перегрев. Установка возможна как в вертикальном, так и горизонтальном положении.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Конструкция с изолирующим корпусом снижает риск поражения током и случайного замыкания между соседними фазами. Наличие изоляции делает шину безопасной даже при открытой передней части щита. Соответствует нормам ГОСТ Р МЭК 60947-7-1 для принадлежностей распределительных устройств.

Преимущества

• Высокая надёжность контактов благодаря материалу - латуни
• Устойчивость к перепадам температур - подходит для неотапливаемых помещений
• Простота установки - монтаж на DIN-рейку занимает несколько секунд
• Чёткое разделение функций - изолированный корпус исключает боковые пробои
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический гальванический эффект
• Не следует использовать вне закрытых распределительных щитов - открытое расположение повышает риск повреждения
• Максимальный ток 100 А - нельзя применять в цепях с превышением этого значения
• Не имеет встроенной защиты от перегрузки - требует внешних аппаратов (Автоматические выключатели, предохранители)

Примеры использования

• Подключение фазных выходов нескольких автоматических выключателей в квартирном щите
• Распределение фазы на группы освещения в офисном здании
• Объединение входящих фазных проводов перед вводом в частный дом
• Создание распределительной точки для оборудования на производстве - станки, насосы, конвейеры

Практические советы

• Перед монтажом проверьте соответствие сечения провода и количества контактов - не более одного провода на каждый контакт
• При использовании многожильных проводов обязательно используйте наконечники-гильзы, запрессованные специальным инструментом
• Не затягивайте клеммы слишком сильно - это может повредить латунные элементы
• При сборке щита располагайте шину рядом с автоматами, чтобы минимизировать длину подводящих проводов
• Шина ШНИ-6х9-10-К-Ср от IEK совместима с другими изделиями серии - можно комбинировать с нулевыми и защитными шинами того же бренда
