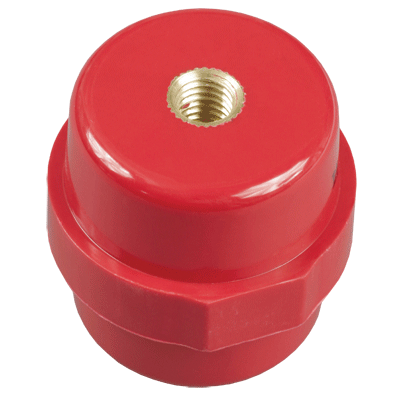

Изолятор шинный SM-76/10 D-50 - YIS11-76-25 IEK

Изолятор шинный SM76 (М10) силовой от IEK предназначен для надёжного крепления и электрической изоляции токоведущих шин в силовых распределительных шкафах. Артикул yis11-76-25 обеспечивает безопасную работу при напряжении до 1000 В и токе до 1250 А, подходя для промышленных систем распределения энергии.

Назначение и область применения

Изолятор шинный SM76 (М10) силовой используется для фиксации медных или алюминиевых шин внутри силовых шкафов, распределительных устройств и сборок. Он предотвращает случайное замыкание шин на заземлённый корпус или металлические элементы конструкции. Применяется в промышленных щитах: на станках, конвейерах, в системах автоматизации, в центрах распределения электроэнергии.

Технические характеристики

• Номинальное напряжение: 1000 В
• Максимальный расчетный ток: 1250 А
• Метрический размер крепёжного болта: М10
• Количество полюсов: 1
• Цвет: красный - визуальное отличие от других компонентов, удобство при обслуживании
• Диапазон рабочих температур: от -40 C до +60 C - работает в холодных помещениях и жарких цехах
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации
• Способ монтажа: DIN-рейка или монтажная плата - гибкая установка на любую поверхность

Совместимость и монтаж

Изолятор шинный SM76 (М10) силовой крепится одним болтом М10 через отверстие в основании к монтажной плате, стенке шкафа или специальной планке. На верхнюю часть изолятора устанавливается токоведущая шина, которая фиксируется гайкой того же размера. Для устойчивости каждая шина должна опираться минимум на два изолятора - по краям. При длине шины более 1 метра рекомендуется добавить один или несколько промежуточных изоляторов для снижения механической нагрузки и вибраций.

Не требует специальных инструментов - достаточно обычного ключа на 17 мм для затяжки болта. Установка допускается как на горизонтальные, так и на вертикальные поверхности.

Безопасность и стандарты

Изолятор соответствует требованиям к изолирующим материалам для высоковольтных систем. Произведён из термостойкого полиэстера, обеспечивающего устойчивость к перегреву и электрическому пробою. Напряжение 1000 В позволяет использовать его в сетях до 1 кВ, что покрывает большинство промышленных применений. Цветовая маркировка (красный) не является функциональным требованием, но способствует быстрой идентификации в сложных сборках.

Преимущества

• Высокая механическая прочность - выдерживает значительные усилия при монтаже и работе
• Стабильная изоляция при широком диапазоне температур - не трескается на морозе и не деформируется при нагреве
• Долгий срок службы - 30 лет без потери характеристик при правильном использовании
• Универсальный крепёж М10 - совместим со стандартными шинами и крепёжными элементами
• Поддерживается рекомендованным ассортиментом IEK - гарантия совместимости с другими изделиями бренда

Ограничения применения

• Не предназначена для работы при напряжении выше 1000 В - использование в HV-системах запрещено
• Не рассчитана на постоянное погружение в жидкости - не имеет защиты IP, не применяется во влажных средах без дополнительной герметизации
• Не подходит для крепления шин с шагом болтов менее 10 мм - требуется точное соответствие размера
• Запрещено использовать с повреждёнными или деформированными изоляторами - даже микротрещины снижают изоляционные свойства

Примеры использования

• Фиксация медной шины 80×10 мм в главном распределительном щите цеха
• Установка между двумя секциями силового шкафа на заводе по производству стали
• Крепление шины питания к панели управления насосной станции
• Промежуточная опора длинной шины в системе UPS

Практические советы

• Перед монтажом проверьте, чтобы поверхность, куда крепится изолятор, была чистой и сухой - грязь и влага снижают эффективность изоляции
• Затягивайте болт равномерно, без перекоса - перекос может вызвать внутренние напряжения в материале и трещины
• При использовании нескольких изоляторов на одной шине - располагайте их симметрично, чтобы избежать прогиба
• Для шин с большим весом используйте дополнительные крепления - изолятор SM76 не предназначен для восприятия массы всей шины, только её фиксации
• Артикул yis11-76-25 совместим с продукцией IEK - можно комбинировать с контактами, шинами и клеммами одного бренда для гарантированной совместимости
