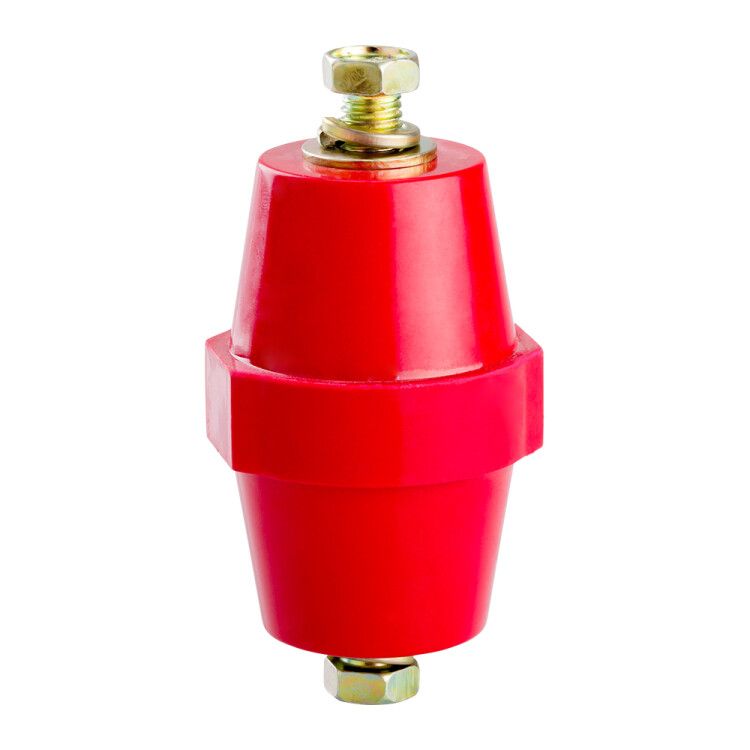

Изолятор силовой с болтом SM76-(М10) | 143265 КЭАЗ

Изолятор силовой с болтом SM76-(М10) от КЭАЗ предназначен для надёжного крепления и электрической изоляции токоведущих шин в силовых щитах и распределительных боксах. Этот элемент обеспечивает безопасную передачу тока между шиной и конструкцией корпуса, сохраняя целостность изоляции даже при высоких нагрузках.

Назначение и область применения

Изолятор силовой с болтом SM76-(М10) используется для фиксации токоведущих шин внутри силовых щитов, ящиков и распределительных устройств. Он предотвращает случайное замыкание на корпус оборудования, обеспечивая гальваническую развязку между металлической конструкцией и проводящими элементами. Применяется в системах распределения электроэнергии напряжением до 1000 В переменного тока, в том числе в промышленных щитах, панелях управления и силовых модулях.

Технические характеристики

• Тип изделия: изолятор силовой с болтом
• Метрический размер резьбы: М10 - позволяет закрепить шину стандартным болтом M10
• Соответствие нормативному документу: ГОСТ Р 50827 (МЭК 670) - гарантирует соответствие требованиям безопасности и механической прочности
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Артикул: 143265

Совместимость и монтаж

Изолятор силовой с болтом SM76-(М10) совместим со всеми типами медных и алюминиевых шин, имеющих отверстия под болт М10. Для монтажа необходимо:

• Закрепить нижнюю часть изолятора к металлическому корпусу щита с помощью болта или самонарезающего винта
• Пропустить токоведущую шину через верхнее отверстие изолятора
• Зафиксировать шину болтом М10 с гайкой и шайбой

Не допускается перегрузка резьбового соединения - момент затяжки должен соответствовать рекомендациям для болтов М10 (не более 15–20 Нм). Убедитесь, что поверхность корпуса, к которому крепится изолятор, не имеет острых кромок, способных повредить изоляционный материал.

Безопасность и стандарты

Изолятор силовой с болтом SM76-(М10) соответствует ГОСТ Р 50827 (МЭК 670), который устанавливает требования к электрической прочности, термической стойкости и механической выносливости изоляторов в условиях эксплуатации в распределительных устройствах. Это обеспечивает безопасность при работе с токами до 100 А и напряжениями до 1000 В AC/DC.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки в промышленной среде
• Стабильная электрическая изоляция - материал не деформируется при нагреве и не трескается при температурных колебаниях
• Простота монтажа - совместим с распространёнными крепёжными элементами М10
• Подтверждённая сертификация - соответствие ГОСТ Р 50827 снижает риск отказов и требует меньше проверок при инспекциях

Ограничения применения

• Не предназначена для работы при напряжении выше 1000 В - применение вне этого диапазона недопустимо
• Не следует использовать в агрессивных химических средах - материал не защищён от воздействия масел, растворителей и кислот
• Не подходит для наружной установки - отсутствует защита от осадков и УФ-излучения
• Не рассчитан на частые демонтажи - многократная сборка/разборка может привести к износу резьбы и потере герметичности контакта

Примеры использования

• Крепление медных шин в силовых щитах промышленных станков
• Фиксация шин в распределительных пунктах (ЩР, ЩО) на заводах и объектах ЖКХ
• Сборка цепей питания конвейеров, насосных станций и компрессоров
• Монтаж в боксах автоматизации с высокой плотностью компоновки

Практические советы

• Перед установкой проверьте, чтобы отверстие в шине точно соответствовало диаметру болта М10 - зазор более 0,3 мм увеличивает риск вибрационного износа
• Используйте плоские и пружинные шайбы для равномерного распределения усилия и защиты изолятора от деформации
• При групповом монтаже нескольких изоляторов соблюдайте минимальный шаг между ними - не менее 25 мм, чтобы исключить поверхностный пробой
• Для длительной эксплуатации в условиях повышенной влажности рекомендуется дополнительно обработать места крепления антикоррозийной смазкой (например, Литол-24)
• Изолятор силовой с болтом SM76-(М10) от КЭАЗ - один из самых распространённых решений в России; он легко заменяем и доступен в наличии в большинстве специализированных магазинов
