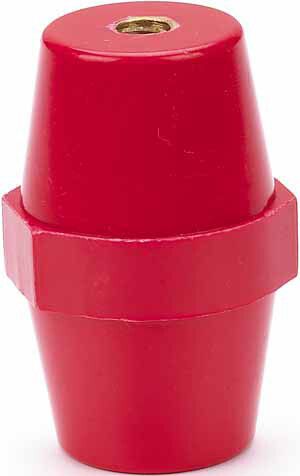

Изолятор шинный опорный ИО-101 DEKraft 25 кВ, 1250 А, H76xD36xM10 SE Dekraft 32105DEK

Изолятор шинный опорный ИО-101 от DEKraft - это композитный опорный изолятор с резьбой М10, рассчитанный на работу при напряжении до 25 кВ и токе до 1250 А. Применяется для крепления и изоляции токоведущих шин в распределительных устройствах, обеспечивает надёжную фиксацию и безопасную изоляцию от заземлённых элементов.

Назначение и область применения

Изолятор шинный опорный ИО-101 предназначен для установки внутри электрощитов, КРУ, ячеек и других закрытых распределительных устройств. Он служит для механического крепления медных или алюминиевых токоведущих шин, одновременно изолируя их от металлических корпусов и панелей. Подходит для систем переменного тока с номинальным напряжением до 25 кВ. Часто используется в промышленных объектах: цехах, насосных станциях, энергоустановках, где требуется надёжная изоляция силовых цепей.

Технические характеристики

• Напряжение: 25 кВ - предельное рабочее напряжение, при котором сохраняется электрическая прочность
• Максимальный номинальный ток: 1250 А - допустимый постоянный ток через изолятор без перегрева
• Высота: 76 мм - габаритная высота для выбора свободного пространства в щите
• Наружный диаметр: 36 мм - внешний размер, влияющий на посадочные зоны и межфазные расстояния
• Резьба: М10 - внутренняя метрическая резьба для крепления болтов или шпилек
• Материал корпуса: композитное стекловолокно - устойчив к влаге, химическим воздействиям и механическим нагрузкам
• Материал резьбовой втулки: латунь - обеспечивает хорошую электропроводность и долговечность соединений
• Механическая прочность на изгиб: до 30 кН - способен выдерживать значительные усилия от тяжёлых шин
• Способ монтажа: монтажная плата - крепится через отверстия в основании на болты или саморезы
• Количество в упаковке: 10 шт.

Совместимость и монтаж

Изолятор шинный опорный ИО-101 совместим с токоведущими шинами стандартной толщины, имеющими отверстия под болт М10. Для монтажа необходимо:

• Закрепить изолятор на монтажной плате или стенке шкафа с помощью болтов, проходящих через базовые отверстия
• Убедиться, что посадочная поверхность ровная и не имеет деформаций
• Не затягивать крепёж сверх нормы - избыточный момент может повредить композитный корпус
• Использовать шайбы и гайки из латуни или нержавеющей стали для предотвращения коррозии
• Обеспечить минимальное расстояние между фазами согласно требованиям ТР ТС 004/2011

Безопасность и стандарты

Изолятор шинный опорный ИО-101 соответствует требованиям ТР ТС 004/2011 - техническому регламенту ЕАЭС по безопасности низковольтного оборудования. Композитный материал обеспечивает повышенную устойчивость к поверхностным разрядам и загрязнению, снижает риск возникновения утечек тока. Соответствие стандарту гарантирует применение в промышленных сетях до 25 кВ в странах ЕАЭС.

Преимущества

• Композитный корпус легче и более устойчив к трещинам, чем керамика
• Латунная втулка обеспечивает надёжный контакт и исключает окисление резьбы
• Высокая механическая прочность позволяет использовать для тяжёлых шин без дополнительной поддержки
• Стойкость к влаге и пыли делает возможным применение в условиях средней запылённости
• Одна единица заменяет несколько крепёжных элементов - снижает количество точек сборки

Ограничения применения

• Не предназначена для открытых установок вне помещений - не имеет защиты IP65 и выше
• Не рекомендуется для постоянного контакта с маслом, кислотами и растворителями - может повредить композит
• Не следует использовать в местах с частыми ударными нагрузками - композит уступает керамике по ударной вязкости
• Максимальный ток 1250 А действителен при температуре окружающей среды до +40 C - при более высоких температурах необходима проверка теплового режима
• Не подходит для систем постоянного тока выше 25 кВ - специфика материала рассчитана на переменный ток

Примеры использования

• Фиксация медных шин в ячейках КРУ-10 кВ в промышленном цехе
• Подвеска токоведущих элементов в распределительном пункте на заводе
• Крепление шин в системах бесперебойного питания (ИБП) с выходным напряжением 20–25 кВ
• Изоляция фазных выводов в трансформаторных подстанциях малой мощности

Практические советы

• Перед монтажом проверьте диаметр отверстия в шине - он должен точно соответствовать резьбе М10
• При использовании нескольких изоляторов ИО-101 на одной шине соблюдайте равномерное распределение нагрузки
• Не используйте пластиковые гайки - они не обеспечивают достаточной электропроводности и термостойкости
• При необходимости увеличения жесткости крепления можно комбинировать с дополнительными поддерживающими планками
• Для обслуживания и диагностики удобно, что изоляторы ИО-101 от DEKraft имеют одинаковый форм-фактор - легко заменяются при ремонте
