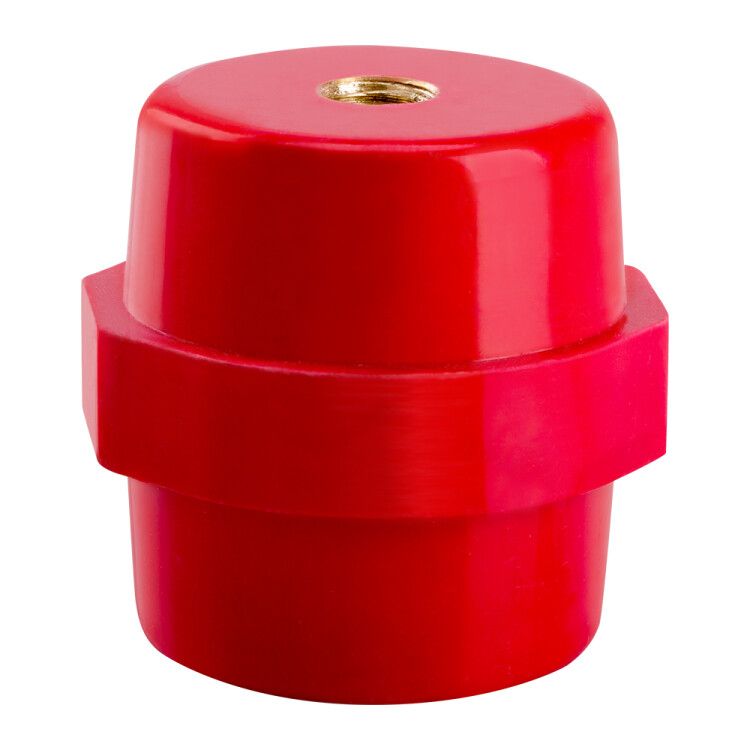

Изолятор силовой SM40-(М8) | 143253 КЭАЗ

Изолятор силовой SM40-(М8) от КЭАЗ предназначен для надёжного крепления и электрической изоляции токоведущих шин в силовых щитах. Этот элемент обеспечивает безопасную передачу энергии внутри распределительных устройств, соответствует ГОСТ Р 50827 и рекомендован для проектирования НКУ.

Назначение и область применения

Изолятор силовой SM40-(М8) используется для фиксации токоведущих шин на металлических корпусах силовых щитов, панелей и боксов. Он предотвращает случайное замыкание между шиной и заземлённым корпусом, сохраняя целостность электрической цепи. Применяется в промышленных распределительных устройствах, где требуется жёсткая механическая фиксация и высокая изоляционная прочность - например, в щитах управления насосными станциями, конвейерами, сварочным оборудованием.

Технические характеристики

• Тип изделия: изолятор силовой
• Метрический размер резьбы: М8 - позволяет закрепить шину болтом M8 или использовать гайку для соединения с токоведущим элементом
• Нормативный документ: ГОСТ Р 50827 (МЭК 670) - соответствие требованиям безопасности и испытаний для изоляторов в распределительных устройствах до 1000 В переменного тока
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Артикул: 143253

Совместимость и монтаж

Изолятор силовой SM40-(М8) совместим с токоведущими шинами стандартной толщины, имеющими отверстия под резьбу М8. Для монтажа:

• Закрепите изолятор через нижнюю резьбовую часть к корпусу щита с помощью болта или заклёпки (диаметр отверстия в корпусе должен быть не менее 9–10 мм)
• На верхнюю резьбу М8 навинчивается гайка или болт, который фиксирует токоведущую шину
• Не используйте изолятор в качестве опоры для массивных нагрузок - он рассчитан только на собственный вес шины и усилия при затяжке контактов

Безопасность и стандарты

Изолятор силовой SM40-(М8) соответствует ГОСТ Р 50827 (МЭК 670), что гарантирует устойчивость к электрическим перегрузкам, термическим воздействиям и механическим нагрузкам в условиях промышленного использования. Сертифицирован для работы в сетях до 1000 В переменного тока и 1500 В постоянного тока.

Преимущества

• Высокая механическая прочность материала - выдерживает вибрацию и ударные нагрузки в промышленной среде
• Стабильная изоляционная способность даже при повышенной температуре и запылённости
• Простота монтажа - один типоразмер резьбы М8 универсально применяется во многих системах распределения энергии
• Рекомендован производителем для проектирования НКУ - снижает риск ошибок при компоновке щитов

Ограничения применения

• Не предназначена для внешней установки - отсутствует защита от атмосферных осадков и УФ-излучения
• Не подходит для крепления многожильных проводов - только для жёстких токоведущих шин
• Не следует применять в средах с агрессивными химическими веществами - материал не устойчив к растворителям и кислотам
• Максимальный момент затяжки резьбы М8 - не более 10 Нм; превышение может повредить резьбу или трещину в изоляторе

Примеры использования

• Крепление медных шин 10×6 мм в распределительном щите станции водоснабжения
• Фиксация шин в частотно-регулируемых приводах с автоматическим управлением
• Подключение силовых клемм в щитах управления лифтовыми установками
• Сборка распределительных панелей в пищевой промышленности, где важна чистота и надёжность контактных соединений

Практические советы

• Перед монтажом проверьте, чтобы поверхность корпуса была ровной - иначе изолятор будет деформироваться под нагрузкой
• Используйте шайбы под головку болта и гайку - это равномерно распределит давление и продлит срок службы
• При сборке нескольких изоляторов SM40-(М8) в одном ряду соблюдайте минимальный шаг 30 мм между центрами - это исключает риск пробоя между соседними точками
• Для удобства обслуживания оставляйте доступ к резьбе М8 - не заделывайте изолятор герметиком или пастой
• При замене старых изоляторов - выбирайте аналогичный артикул 143253, так как другие модели могут иметь отличную высоту или форму посадочного места
