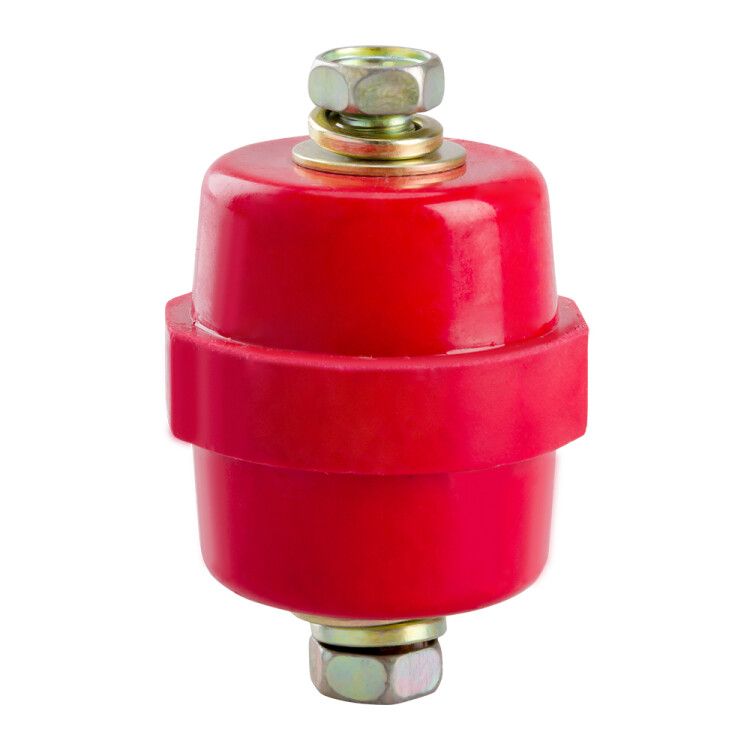

Изолятор силовой с болтом SM40-(М8) | 143261 КЭАЗ

Изолятор силовой с болтом SM40-(М8) от КЭАЗ предназначен для надёжного крепления и электрической изоляции токоведущих шин в силовых щитах и распределительных боксах. Артикул 143261 соответствует сериям средств монтажа КЭАЗ и используется там, где требуется прочная фиксация и безопасная изоляция высокотоковых соединений.

Назначение и область применения

Изолятор силовой с болтом SM40-(М8) применяется для жёсткого крепления медных или алюминиевых токоведущих шин к металлическому корпусу силового оборудования - например, в щитах управления, распределительных устройствах или ячейках КРУ. Он обеспечивает электрическую изоляцию между шиной и заземлённым корпусом, предотвращая утечки тока и короткие замыкания. Подходит для внутренней установки в закрытых электрощитах, где есть риск механического воздействия или повышенной влажности.

Технические характеристики

• Тип изделия: изолятор силовой с болтом
• Метрический размер резьбы: М8 - позволяет крепить шины стандартными гайками и шайбами
• Соответствие нормативам: ГОСТ Р 50827 (МЭК 670) - гарантирует соответствие требованиям безопасности и долговечности
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Артикул: 143261

Совместимость и монтаж

Изолятор силовой с болтом SM40-(М8) совместим с токоведущими шинами толщиной до 10 мм и шириной до 80 мм. Для монтажа необходимо просверлить отверстие в корпусе щита под диаметр, соответствующий посадочному месту изолятора - обычно 10–12 мм. Болт М8 вставляется в изолятор, после чего шина фиксируется гайкой с плоской и пружинной шайбой. Установка выполняется на ровную поверхность без перекосов - иначе возможна деформация изоляционной части.

Безопасность и стандарты

Изолятор силовой с болтом SM40-(М8) соответствует ГОСТ Р 50827 (МЭК 670), что подтверждает его способность выдерживать рабочие напряжения до 1000 В переменного тока и обеспечивать необходимый пробивной класс изоляции. Применение этого компонента снижает риск поражения током и возгорания за счёт гарантированной изоляции между токоведущей частью и корпусом.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки от тяжёлых шин и вибраций
• Стабильная изоляция даже при колебаниях температур и влажности
• Совместимость с типовыми крепёжными элементами (гайки, шайбы М8)
• Произведён в соответствии с российскими и международными стандартами

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и прямого UV-воздействия
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, щёлочи)
• Максимальный рабочий ток зависит от материала и сечения шины - сам изолятор не ограничивает ток, но перегрев шины может повредить материал
• Не подходит для частых демонтажей - многократная сборка/разборка может ослабить резьбу или треснуть изолятор

Примеры использования

• Фиксация медных шин в распределительном щите 400 В на заводе
• Подключение входных шин в ячейке КРУ-10
• Крепление шин постоянного тока в системах UPS
• Сборка силовых панелей в пищевой промышленности (при соблюдении условий чистоты)

Практические советы

• Перед монтажом проверьте, чтобы отверстие в корпусе было точно центрировано - смещение вызывает перекос и риск растрескивания изолятора
• Затягивайте гайку с моментом 1,5–2,5 Нм - переусилие может повредить резьбу или пластиковую часть
• Используйте изоляторы SM40-(М8) только с однородными шинами одного сечения - смешивание меди и алюминия требует специальных переходников
• При групповом монтаже сохраняйте минимальный зазор 20 мм между соседними изоляторами - это снижает риск поверхностного пробоя
• Артикул 143261 - единственный вариант в линейке КЭАЗ с резьбой М8; другие модели имеют M10 или M12 - не путайте!
