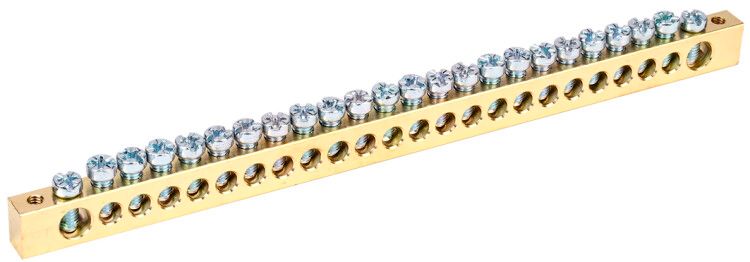

Шина PEN (земля-ноль) IEK 8x12 мм, 125 А, 24 контакта IEK (ИЭК) YNN21-24-100

Шина PEN земля-ноль 8х12 мм 24/2 от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Этот элемент обеспечивает безопасное заземление и нейтраль в системах TN-C-S и TN-S, особенно там, где требуется одновременное подключение 24 проводов. Артикул ynn21-24-100 соответствует исполнению с креплением по краям.

Назначение и область применения

Шина PEN земля-ноль 8х12 мм 24/2 используется для объединения нулевых проводов в электрощитах жилых, коммерческих и промышленных объектов. Применяется в системах заземления TN-C-S и TN-S, где необходимо совмещение функций рабочего нуля (N) и защитного заземления (PE). Подходит для установки в силовые, осветительные и автоматизированные щиты - например, на производствах, в ТСЖ, офисах и торговых центрах.

Технические характеристики

• Количество контактов: 24 - позволяет подключить до 24 проводов одновременно
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с линейным напряжением до 380 В
• Материал: латунь - высокая электропроводность, устойчивость к коррозии
• Толщина: 8 мм - обеспечивает механическую прочность и теплоёмкость
• Диапазон сечений: 25 мм2 - оптимальна для проводов сечением до 25 мм2
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных шин, соответствие ГОСТ
• Способ монтажа: монтажная плата - крепится прямо на стенку щита, не требует DIN-рейки
• Отделка: необработанная - поверхность без покрытия, что повышает контактную площадь

Совместимость и монтаж

Шина PEN земля-ноль 8х12 мм 24/2 крепится непосредственно на металлическую панель щита с помощью болтов или винтов через отверстия по краям. Для надёжного соединения рекомендуется использовать изоляционные прокладки между шиной и корпусом щита, чтобы исключить замыкание на массу. Монтаж возможен как на вертикальной, так и на горизонтальной поверхности. При использовании медных многожильных проводов обязательна установка наконечников-гильз - это предотвращает ослабление контакта и перелом жил. Шина несовместима с DIN-рейкой - её нельзя закрепить на рейке, как модели типа 8/1 или 14/1.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Желтый цвет соответствует нормам маркировки PEN-проводников. Латунная основа обеспечивает термическую стабильность и снижает риск нагрева при длительной работе на максимальном токе. Отсутствие покрытия увеличивает надёжность электрического контакта, но требует контроля за окислением - особенно в агрессивных средах.

Преимущества

• Высокая плотность контактов - 24 точки на компактной плате экономят место в щите
• Устойчивость к коррозии благодаря материалу - латунь не ржавеет, как сталь
• Стабильная работа при экстремальных температурах - подходит для холодных складов и открытых щитовых
• Простота обслуживания - доступ к каждому контакту без демонтажа соседних
• Совместимость с большинством типов наконечников - гильзы 25 мм2 легко затягиваются

Ограничения применения

• Не применяется в сетях выше 380 В - превышение напряжения недопустимо
• Не подходит для проводов сечением более 25 мм2 - риск перегрева и плохого контакта
• Требует прямого крепления к панели - невозможно установить на DIN-рейку
• Необработанная поверхность требует регулярного осмотра - возможна оксидация в сыром воздухе
• Не предназначен для частого отключения - контакты не рассчитаны на оперативные коммутации

Примеры использования

• Подключение нулевых проводов от групповой автоматики в этажном щите многоэтажки
• Объединение PE-проводов от всех станков на производстве в одном месте
• Заземление системы освещения в торговом комплексе с несколькими контурами
• Сборка нулевого провода в щите управления лифтом или HVAC-системой

Практические советы

• Перед монтажом проверьте, что толщина панели щита позволяет надёжно затянуть крепёж - минимальная толщина 1,5 мм
• Используйте момент затяжки 0,8–1,2 Нм для винтов - переусиливать нельзя, чтобы не деформировать латунь
• Проверяйте контакт после первого запуска - при первом нагреве возможна слабая затяжка
• В помещениях с повышенной влажностью периодически протирайте контакты сухой ветошью
• Не используйте эту шину вместо отдельных N и PE - она объединяет их, поэтому допустима только в системах, где PEN разрешён
• Артикул ynn21-24-100 - выбирайте именно этот вариант, если нужен монтаж по краям; для крепления по центру берите модель 24/1
