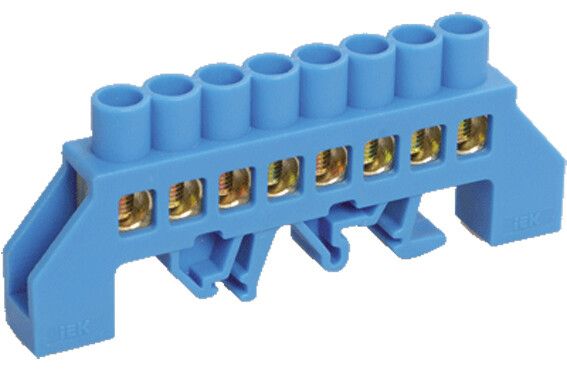

Шина нулевая в комбинированный DIN -изолятор типа Стойка ШНИ-8х12-8-КС-С - YNN10-812-8DP-K07 IEK

Шина нулевая в комбинированном DIN-изоляторе Стойка ШНИ-8х12-8-КС-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Этот элемент обеспечивает компактное и безопасное распределение тока с номиналом до 125 А, совместим с DIN-рейкой и рассчитан на длительную эксплуатацию в жестких условиях.

Назначение и область применения

Шина нулевая в комбинированном DIN-изоляторе Стойка ШНИ-8х12-8-КС-С используется для сборки нулевых и защитных проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется разделение N и PE. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах автоматического ввода резерва (АВР), групповых щитках, пультах управления станков и конвейеров.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Количество контактных точек: 8
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Диапазон сечений проводов: до 25 мм2
• Диапазон рабочих температур: от -40 C до +50 C
• Срок службы: 15 лет
• Цвет корпуса: синий
• Тип поверхности: необработанная - без покрытия, что позволяет использовать любые типы зажимов без риска повреждения антикоррозийного слоя
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Шина нулевая в комбинированном DIN-изоляторе Стойка ШНИ-8х12-8-КС-С крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для фиксации используются встроенные изоляторы - центральные (тип 8/1) или боковые (тип 8/2). Установка возможна как на рейку, так и непосредственно на стенку щита через угловые крепления. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы - это предотвращает перелом жил и снижает риск нагрева в месте контакта. Диаметр отверстий под болты соответствует стандартным требованиям для проводов до 25 мм2.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Конструкция обеспечивает электроизоляцию между контактами и корпусом, защищает от случайного прикосновения к токоведущим частям. Наличие изолирующих элементов гарантирует безопасность при обслуживании. Рекомендовано применение в рамках проектного ассортимента IEK - это означает соответствие сертифицированным решениям для систем электроснабжения.

Преимущества

• Высокая долговечность благодаря материалу - латуни, которая не теряет проводимости даже при длительной нагрузке
• Удобство монтажа: один элемент заменяет несколько отдельных клемм, экономит место в щите
• Стандартный форм-фактор: совместим с большинством модульных щитов и комплектующими IEK
• Устойчивость к экстремальным температурам - работает в холодных помещениях и на открытых площадках
• Чёткая цветовая маркировка (синий) - отличает нулевую шину от фазных и заземляющих элементов

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - только для меди
• Максимальное сечение провода - 25 мм2; использование более толстых проводов недопустимо
• Не следует применять в средах с повышенной химической агрессивностью (например, в химических цехах без защиты)
• Не является устройством защиты - не имеет функций автоматического отключения или ограничения тока
• Не рекомендуется для монтажа в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Групповой распределительный щит в многоэтажном доме - подключение нулей от квартирных автоматов
• Щит управления насосной станцией - сборка PE-проводников от двигателей
• Промышленный щит на заводе - соединение нулевых проводов от частотных преобразователей
• Автоматический ввод резерва (АВР) - обеспечение единых точек подключения N и PE

Практические советы

• Перед монтажом проверьте, чтобы все провода имели наконечники-гильзы - особенно если они многожильные
• Затягивайте винты равномерно, без перегруза - латунь мягче стали, легко деформируется
• При использовании нескольких шин в одном щите соблюдайте интервал между ними - минимум 10–15 мм для теплоотвода
• Обязательно пометьте каждую клемму этикеткой - “N” или “PE”, чтобы избежать путаницы при ремонте
• Шина ШНИ-8х12-8-КС-С от IEK совместима с другими изделиями серии - можно комбинировать с фазными шинами того же бренда
