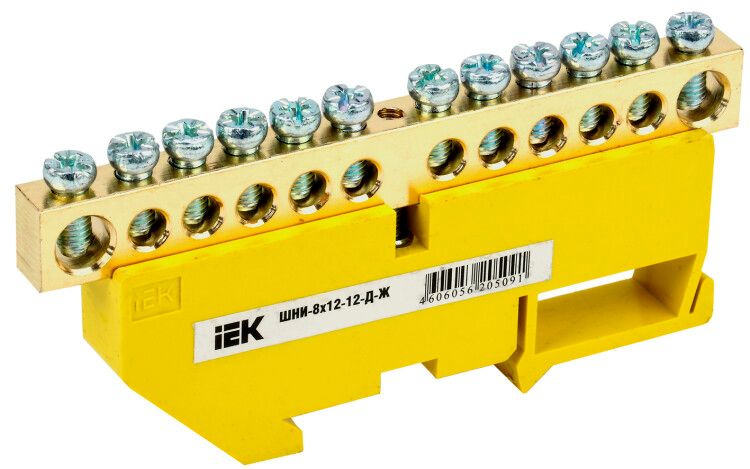

Шина PE ШНИ-8х12-12-Д-Ж, 12 контактов, 125А на DIN-изоляторах IEK (ИЭК) YNN10-812-12D-K05

Шина заземления PE на DIN-изоляторах ШНИ-8х12-12-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель выполнена из латуни, устанавливается на DIN-рейку и рассчитана на длительную работу в условиях промышленной автоматизации.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-8х12-12-Д-Ж используется для сборки и коммутации защитных (PE) и рабочих нулевых (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый точечный контакт для множества проводов. Подходит для установки в промышленных, жилых и коммерческих объектах: распределительные щиты, станционные пункты, системы управления технологическими процессами.

Технические характеристики

• Количество контактов: 12 - позволяет подключить до двенадцати проводников без перегрузки
• Номинальный ток: 125 А - обеспечивает безопасную передачу тока при максимальной нагрузке
• Напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Диапазон сечений проводов: 25 мм2 - оптимально для медных многожильных проводов этого сечения
• Материал: латунь - высокая электропроводность, коррозионная стойкость, долговечность
• Толщина шины: 12 мм - достаточна для механической прочности и тепловой стабильности
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - гарантирует стабильную работу без замены в течение всего срока эксплуатации щита
• Цвет: желтый - визуальное отличие от фазных и нулевых шин, соответствие ГОСТ
• Изолированный монтаж: да - предотвращает случайные замыкания на корпус щита
• Отделка поверхности: необработанная - сохраняет естественные свойства латуни, не требует дополнительной защиты

Совместимость и монтаж

Шина заземления PE на DIN-изоляторах ШНИ-8х12-12-Д-Ж крепится исключительно на стандартную 35-мм DIN-рейку. Для монтажа используются встроенные изоляторы - они обеспечивают гальваническую развязку от металлического корпуса щита. Установка выполняется защёлкиванием: достаточно совместить выступы на основании шины с направляющими рейки и плотно зафиксировать. При необходимости можно закрепить дополнительно болтами через отверстия в изоляторах - напрямую на стенку щита. Рекомендуется использовать наконечники-гильзы для многожильных медных проводов сечением 25 мм2 - это повышает надёжность контакта и снижает риск нагрева.

Безопасность и стандарты

Шина заземления PE на DIN-изоляторах ШНИ-8х12-12-Д-Ж соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Жёлтый цвет исполнения указывает на функциональное назначение - защитное заземление, что соответствует нормам маркировки. Изолированная конструкция исключает возможность пробоя на корпус, даже при повышенной влажности. Наличие сертификатов соответствия подтверждено производителем IEK.

Преимущества

• Высокая надёжность контактов благодаря материалу - латунь не окисляется так активно, как сталь
• Удобство обслуживания - все 12 точек доступны для проверки и замены без демонтажа всей шины
• Стандартный форм-фактор - совместима с любыми типовыми щитами, оснащёнными DIN-рейкой
• Защита от случайного замыкания - изоляторы исключают контакт с корпусом
• Долгий срок службы - 15 лет работы без потери параметров

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен электрохимический контакт и разрушение контакта
• Не следует применять в средах с постоянным воздействием агрессивных химикатов (например, кислоты, щёлочи) - латунь может подвергнуться коррозии
• Максимальное сечение провода - 25 мм2; использование более толстых проводов невозможно без доработки
• Не является заменой главной заземляющей шине (ГЗШ) - применяется только как вторичная распределительная шина внутри щита

Примеры использования

• Подключение защитных проводников от автоматических выключателей в этажном щите жилого дома
• Сборка PE-шин в частотных преобразователях на производстве
• Объединение нулевых проводов от оборудования на конвейере в пищевой промышленности
• Распределение заземления между несколькими модулями управления в системах автоматизации

Практические советы

• Перед монтажом проверьте, чтобы DIN-рейка была правильно установленной и не имела деформаций - иначе шина будет плохо фиксироваться
• При использовании многожильных проводов обязательно используйте наконечники типа НШВИ-25 - это предотвратит ослабление контакта после нескольких циклов подключения
• Не затягивайте клеммы сверх меры - латунь мягче меди, есть риск перекоса или разрушения резьбы
• При проектировании щита учтите, что шина ШНИ-8х12-12-Д-Ж имеет ширину 8 мм - она занимает мало места, но требует свободного пространства вокруг для доступа к клеммам
• Для удобства обслуживания группируйте провода по функциям (например, один ряд - свет, другой - розетки) и помечайте этикетками
