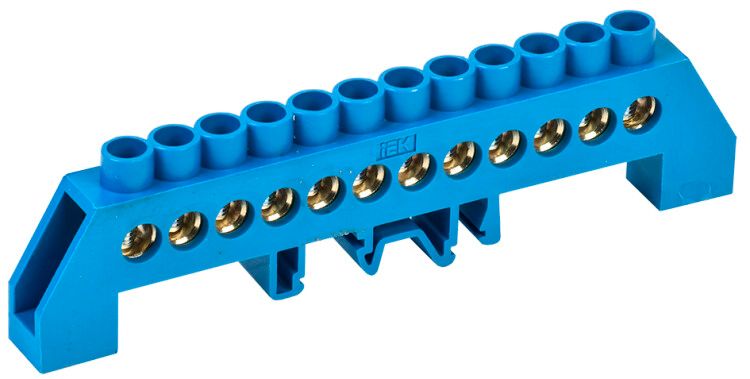

Шина нулевая Стойка ШНИ-8х12-12-КС-С, 125А, 12 контактов IEK (ИЭК) YNN10-812-12DP-K07

Шина нулевая в комбинированном DIN-изоляторе Стойка ШНИ-8х12-12-КС-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-812-12dp-k07 обеспечивает компактное решение для систем с высокими требованиями к безопасности и долговечности.

Назначение и область применения

Шина ШНИ-8х12-12-КС-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для подключения многожильных медных проводов в бытовых, промышленных и коммерческих установках. Применяется в щитах управления, автоматических выключателях, УЗО и других устройствах, где требуется единая точка подключения нескольких нулевых проводников.

Технические характеристики

• Номинальное напряжение: 380 В - соответствует сетям переменного тока до 400 В
• Номинальный ток: 125 А - способна безопасно проводить нагрузку до этого значения
• Количество контактных точек: 12 - позволяет подключить до 12 проводов одновременно
• Диапазон сечений проводов: 25 мм2 - оптимально для проводов сечением до 25 квадратных миллиметров
• Материал: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии
• Рабочая температура: от -40 до +50 C - работает в условиях сурового климата и нагрева внутри щита
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: синий - стандартизированный цвет для нулевых шин согласно ГОСТ
• Тип поверхности: необработанная - сохраняет натуральные свойства латуни, не требует дополнительной защиты

Совместимость и монтаж

Шина ШНИ-8х12-12-КС-С крепится на стандартную 35-миллиметровую DIN-рейку. Монтаж осуществляется через центральный или боковой изолятор - в зависимости от типа исполнения. Для фиксации можно использовать как рейку, так и прямо на металлическую панель щита через угловые изоляторы. Рекомендуется использовать наконечники-гильзы при подключении многожильных медных проводов - это предотвращает ослабление контакта и перегрев. Диаметр отверстий под болты соответствует стандартным размерам для проводов до 25 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в России и странах ЕАЭС. Цветовое оформление (синий) соответствует нормам маркировки нулевых проводников. Латунная основа обеспечивает термическую и механическую стабильность. Наличие изоляторов исключает случайное замыкание на корпус щита. Рекомендовано применение в рамках проектного ассортимента IEK - что гарантирует совместимость с другими элементами системы.

Преимущества

• Высокая плотность контактов - 12 точек в компактном корпусе
• Универсальное крепление - подходит как к DIN-рейке, так и к панели
• Стандартный синий цвет - легко идентифицируется в щите
• Долговечность - срок службы 15 лет снижает затраты на обслуживание
• Материал - латунь обеспечивает стабильный контакт даже при частых подключениях

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен риск окисления и потери контакта
• Максимальное сечение - 25 мм2; использование проводов большего сечения недопустимо
• Не следует использовать в средах с постоянным воздействием химически активных паров или агрессивных жидкостей - материал не имеет специального покрытия
• Не является устройством защиты - не заменяет УЗО, автомат или дифференциальный выключатель

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводов от оборудования на производстве (станки, насосы, конвейеры)
• Сборка нулевой шины в распределительных щитах торговых центров, офисов, складов
• Замена старой шины в модернизируемых щитах с сохранением существующей схемы

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не более 25 мм2
• Обязательно используйте наконечники-гильзы для многожильных проводов - это увеличит срок службы контакта
• При установке на DIN-рейку убедитесь, что защёлка изолятора полностью зафиксирована
• Не перетягивайте болты - достаточно усилия, чтобы провод не выпадал, но не деформировал латунную часть
• Проверяйте доступность всех контактов после монтажа - удобство обслуживания важно при диагностике
• Артикул ynn10-812-12dp-k07 совпадает с моделью ШНИ-8х12-12-КС-С - при заказе указывайте оба варианта для точности
