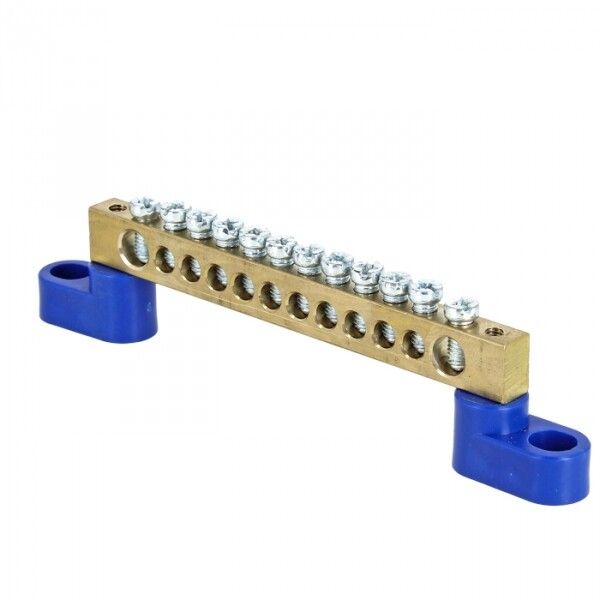

Шина нулевая 8х12мм 125А 12 отверстий 2 изолятора стойка латунь PROxima - sn0-125-12-2 EKF

Шина нулевая 8х12 мм 125 А 12 отверстий латунь 2 синих угловых изолятора от EKF серии PROxima - компактная и надежная шина для организации нулевого и защитного заземления в распределительных щитах. Подходит для промышленных и коммерческих объектов, где требуется высокая плотность подключений при ограниченном пространстве.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) и проводников защитного заземления (PE) в электрощитах. Применяется в системах питания с TN-S и TN-C-S, особенно там, где необходимо подключить множество кабелей - например, в щитах автоматизации, на производственных линиях, в насосных станциях или распределительных пунктах.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитана на использование в трехфазных сетях 400 В переменного тока;
• Количество контактных отверстий: 12 - позволяет подключить до 12 проводников одновременно;
• Габариты: 8×12 мм - компактный форм-фактор, удобен для установки в плотных щитах;
• Материал: латунь - обеспечивает хорошую электропроводность и механическую прочность;
• Диапазон сечений подключаемых проводов: 2,5–16 мм2 - совместима с большинством стандартных кабелей;
• Способ монтажа: винтовой - фиксация через винты, не требует сварки или пайки;
• Степень защиты: IP00 - не имеет внешней защиты, применяется внутри закрытых щитов;
• Рабочая температура: от –40 до +105 C - работает в широком температурном диапазоне, включая холодные помещения и нагретые зоны;
• Изоляторы: два синих угловых - обеспечивают безопасную изоляцию от корпуса щита и визуальное отличие от фазных шин;
• Соответствие стандарту: IEC 60309-1(1999) - сертифицирована по международным требованиям к соединительным устройствам.

Совместимость и монтаж

Шина монтируется на DIN-рейку с помощью прилагаемых синих угловых изоляторов. Для установки достаточно зафиксировать её винтами к рейке или стенке щита. Все 12 отверстий имеют одинаковый шаг и подходят для винтов M4–M5. Перед подключением проверьте, что сечение жилы находится в пределе 2,5–16 мм2 - более толстый провод не войдёт, более тонкий может плохо зажаться. Не используйте шину вне закрытого щита - IP00 не защищает от пыли, влаги и случайного прикосновения.

Безопасность и стандарты

Шина соответствует требованиям стандарта IEC 60309-1(1999), который регламентирует безопасность электроустановочных изделий. Латунная основа и никелирование снижают окисление контактов, продлевая срок службы. Синие изоляторы визуально отличают ноль и PE от фазных элементов, что снижает риск ошибок при обслуживании. Однако, поскольку степень защиты IP00, применение возможно только во внутренних частях щитов с закрытыми крышками.

Преимущества

• Высокая плотность подключений - 12 точек на минимальной площади;
• Надёжный винтовой контакт - не требует специнструментов, легко контролируется;
• Устойчивость к коррозии благодаря латуни и никелевому покрытию;
• Снижение затрат - стоимость ниже аналогичных решений европейских брендов на 10–50%, без потери качества;
• Совместимость с продукцией EKF PROxima - легко интегрируется в уже установленные системы.

Ограничения применения

• Не допускается установка вне электрического щита - отсутствие защиты IP00 делает её опасной при открытой эксплуатации;
• Не подходит для подключения проводов меньше 2,5 мм2 - возможен плохой контакт и перегрев;
• Не рекомендуется использовать в условиях постоянной влажности, пыли или химически активной среды без дополнительной герметизации щита;
• Запрещено применять в цепях с напряжением выше 400 В - превышение может вызвать пробой изоляции.

Примеры использования

• Щит управления технологическим оборудованием на заводе - подключение нулей от нескольких двигателей и датчиков;
• Распределительный щит торгового центра - сборка всех N и PE проводников от освещения и розеток;
• Аварийный генераторный щит - организация заземления и нулевой шины для автономного питания;
• Системы автоматизации - подключение PLC, преобразователей частоты и других чувствительных устройств к общей шине N/PE.

Практические советы

• Перед монтажом проверьте, чтобы все провода были зачищены на нужную длину - около 8–10 мм; слишком длинная жила может замкнуть соседние контакты;
• Затягивайте винты равномерно - переусиливать нельзя, можно повредить резьбу или деформировать латунь;
• Обязательно используйте только синие изоляторы - они не просто декоративны, а обеспечивают необходимый воздушный зазор;
• Если планируете много подключений - заранее составьте схему, чтобы не перепутать N и PE;
• Проверяйте контакт после первого запуска - при первом нагреве некоторые соединения могут немного ослабнуть.
