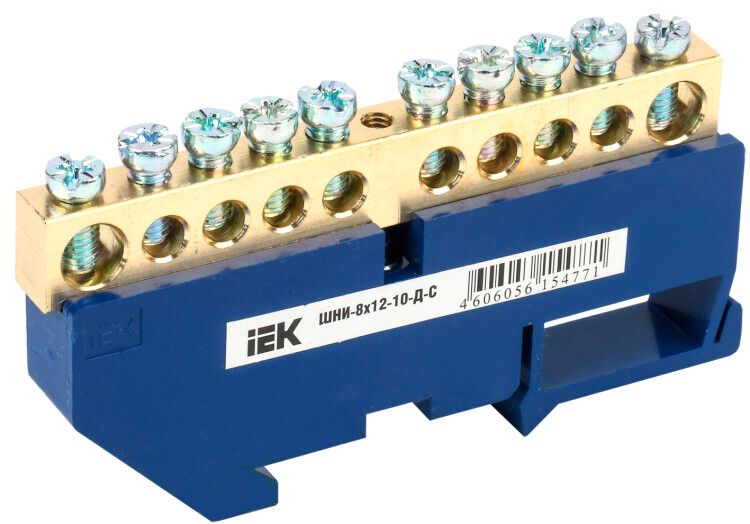

Шина нулевая на DIN-изол. ШНИ-8х12-10-Д-С IEK YNN10-812-10D-K07

Шина нулевая на DIN-изоляторе ШНИ-8х12-10-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает коммутацию до десяти проводов сечением до 25 мм2 при токе до 125 А, что делает её подходящим решением для промышленных и жилых объектов.

Назначение и область применения

Шина нулевая на DIN-изоляторе ШНИ-8х12-10-Д-С используется для создания единой точки подключения нулевых проводов в электрощитах. Применяется в системах TN-S и TN-C-S для подключения нулевых рабочих (N) и защитных (PE) проводников. Подходит для установки в силовых, осветительных и автоматизированных щитах на предприятиях, в ЖКХ, торговых центрах и производственных помещениях.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Количество контактных точек: 10
• Диапазон сечений подключаемых проводов: до 25 мм2
• Материал контактов: латунь - обеспечивает высокую проводимость и устойчивость к коррозии
• Рабочая температура: от -40 C до +50 C
• Срок службы: 15 лет
• Цвет корпуса: синий
• Тип поверхности: необработанная - без покрытия, сохраняет естественные свойства латуни
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Шина ШНИ-8х12-10-Д-С крепится на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется за счёт изолирующих кронштейнов, расположенных по центру - это позволяет фиксировать шину без необходимости сверления панели. Для надёжного соединения рекомендуется использовать наконечники-гильзы при подключении многожильных медных проводов. Установка возможна как в металлических, так и в пластиковых щитах. Обратите внимание: шина не предназначена для монтажа на стену без DIN-рейки - требуется обязательное использование направляющей.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и применяется в соответствии с ПУЭ. Латунные контакты обеспечивают стабильный тепловой режим при длительной нагрузке. Наличие изоляционных элементов исключает случайное замыкание на заземлённые части щита. Цветовая маркировка (синий) соответствует принятому стандарту для N-проводника.

Преимущества

• Высокая плотность контактов - 10 точек на компактном корпусе
• Стандартный монтаж на DIN-рейку - совместима с большинством типовых щитов
• Латунные контакты - долговечны, устойчивы к окислению, обеспечивают низкое переходное сопротивление
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений
• Срок службы 15 лет - снижает необходимость частого обслуживания

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал контактов рассчитан на медь
• Максимальное сечение - 25 мм2; более толстые провода требуют другой модели
• Не следует использовать в условиях постоянного воздействия химически активных сред (например, вагонных мастерских с агрессивными моющими составами)
• Не является устройством защиты - не имеет функций автоматического отключения или ограничения тока

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите многоквартирного дома
• Объединение PE-проводников от оборудования на производственной линии
• Центральная точка сборки нуля в щите управления насосной станцией
• Распределение нуля между несколькими группами освещения в офисном здании

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте провода больше 25 мм2, чтобы избежать перегрева контактов
• Затягивайте винты равномерно, без перекосов - это предотвращает повреждение латунных гнёзд
• При использовании многожильных проводов обязательно примените наконечники-гильзы - это увеличит срок службы соединения
• Проверяйте доступность места для подключения всех 10 проводов перед закупкой - в некоторых щитах ограничен свободный объём
• Шина ШНИ-8х12-10-Д-С от IEK совместима с другими изделиями серии IEK - можно собирать унифицированные системы без адаптеров
