Шина PE "земля" на DIN-изоляторе ШНИ-8х12-10-Д-Ж | YNN10-812-10D-K05 IEK

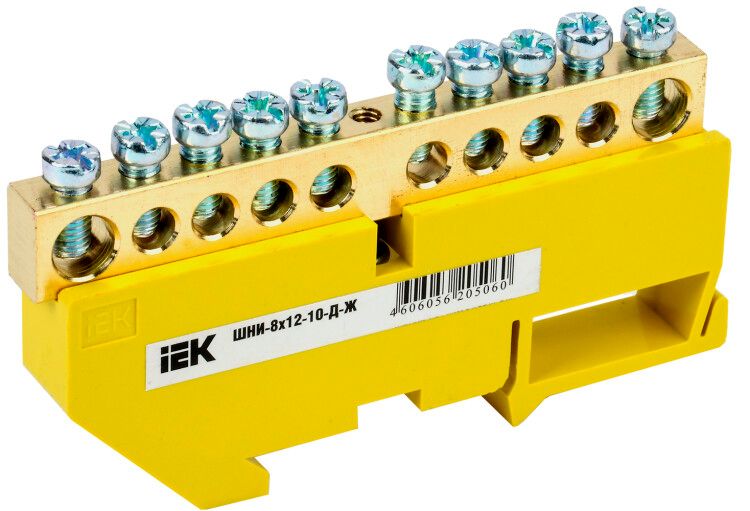

Шина заземления PE на DIN-изоляторах ШНИ-8х12-10-Д-Ж от IEK предназначена для надёжного соединения защитных проводников в распределительных щитах. Латунная конструкция с изоляцией обеспечивает безопасное подключение множества проводов на одной шине, а монтаж на DIN-рейку упрощает сборку шкафов. Артикул ynn10-812-10d-k05 соответствует серийному решению IEK для промышленной автоматизации.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-8х12-10-Д-Ж используется для объединения защитных проводников (PE) и нулевых рабочих (N) в электрощитах. Применяется в распределительных устройствах жилых, коммерческих и промышленных объектов - например, в щитах управления станков, систем освещения, конвейеров и HVAC.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку типичных групповых цепей в щитах
• Напряжение: 380 В - рассчитана на трёхфазные сети с TN-S и TN-C-S
• Количество контактов: 10 - позволяет подключить до десяти проводов
• Диапазон сечений: 25 мм2 - совместима с проводами до этого сечения
• Материал: латунь - высокая проводимость, коррозионная стойкость
• Толщина: 12 мм - достаточна для механической прочности и тепловой стабильности
• Рабочая температура: от -40 до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных и нулевых шин
• Изолированный монтаж: да - предотвращает случайные замыкания на корпус

Совместимость и монтаж

Шина ШНИ-8х12-10-Д-Ж крепится на стандартную 35-мм DIN-рейку с Ω-профилем. Установка осуществляется за счёт специальных изоляторов - они обеспечивают гальваническую развязку от металлического корпуса щита. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы. Это исключает ослабление контакта и перегрев. Монтаж можно выполнять как на боковые, так и на центральные точки крепления - зависит от компоновки щита.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Изолированная конструкция снижает риск поражения током при обслуживании. Жёлтый цвет соответствует нормам маркировки защитных проводников. Наличие изоляторов гарантирует соответствие требованиям к изолированному монтажу в электроустановках до 1000 В.

Преимущества

• Высокая плотность контактов - 10 точек на единице, экономит место в щите
• Устойчивость к коррозии благодаря латунной основе
• Стандартный монтаж на DIN-рейку - совместима с большинством современных щитов
• Изоляция предотвращает пробои и короткие замыкания
• Долгий срок службы - 15 лет без необходимости замены при правильном использовании

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен контактный нагрев
• Максимальное сечение - 25 мм2; более толстые провода требуют другой шины
• Не использовать вне закрытых щитов - открытое расположение повышает риск повреждения
• Не применять в средах с постоянным воздействием химически активных паров - может снизить срок службы латуни

Примеры использования

• Щиты управления насосными станциями - объединение всех PE-проводов от двигателей
• Распределительные щиты офисных зданий - подключение защитных проводов от розеток и светильников
• Автоматические линии производства - сборка PE-шин для нескольких исполнительных механизмов
• Аварийные системы освещения - обеспечение надёжного заземления автономных цепей

Практические советы

• Перед установкой проверьте посадочные отверстия на шине - они должны точно совпадать с диаметром болтов в вашем щите
• Обязательно затягивайте клеммы моментом 0,8–1,2 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает латунь
• При одновременной установке N- и PE-шИН - располагайте их с зазором не менее 10 мм, чтобы избежать путаницы
• Для удобства обслуживания пометьте каждый провод перед подключением - особенно важно при большом количестве ответвлений
• Артикул ynn10-812-10d-k05 - выбирайте этот вариант, если требуется именно 10 контактов и изолированный монтаж; для других вариантов смотрите модели ШНИ-8/1, ШНИ-14/2
