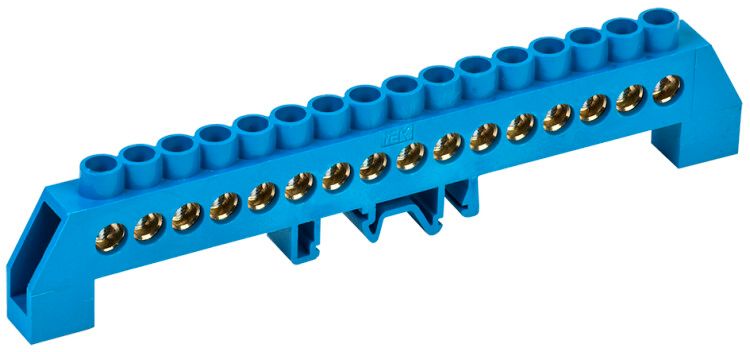

Шина нулевая в комб. DIN-изол. "Стойка" ШНИ-8х12-16-КС-С IEK YNN10-812-16DP-K07

Шина нулевая в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-16-КС-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает высокую плотность подключения при сохранении безопасности и совместимости с типовой DIN-рейкой.

Назначение и область применения

Шина ШНИ-8х12-16-КС-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Подходит для установки в жилых, промышленных и коммерческих объектах — например, в этажных щитах, распределительных пунктах, системах автоматизации. Применяется там, где требуется одновременное подключение нескольких проводников N и PE с высокой надёжностью контакта.

Технические характеристики

• Количество контактов: 16 — позволяет подключить до 16 проводов без перегрузки
• Номинальный ток: 125 А — выдерживает нагрузки в бытовых и промышленных сетях
• Напряжение: 380 В — рассчитана на трёхфазные сети переменного тока
• Сечение провода: 25 мм² — оптимально для медных многожильных проводов указанной площади
• Материал: латунь — обеспечивает хорошую проводимость, устойчивость к коррозии и долговечность
• Диапазон рабочих температур: от -40 до +50 °C — работает в условиях сурового климата и нагрева внутри щита
• Срок службы: 15 лет — гарантирует длительную эксплуатацию без замены
• Цвет: синий — соответствует цветовой маркировке нулевого проводника (N) по ГОСТ
• Способ монтажа: на DIN-рейку 35 мм — стандартная фиксация для современных щитов
• Поверхность: необработанная — требует осторожности при монтаже, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина ШНИ-8х12-16-КС-С крепится на стандартную DIN-рейку шириной 35 мм. Установка возможна как по центру, так и по краям — благодаря наличию комбинированных изоляторов. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Это предотвращает ослабление контакта при вибрациях и снижает риск перегрева. Монтаж выполняется обычным гаечным ключом — момент затяжки не должен превышать нормы для латунных клемм (не перетягивать!).

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в России и странах ЕАЭС. Цветовая маркировка (синий) соответствует ГОСТ 33542-2015 для нулевого проводника. Латунная основа и изолирующие элементы обеспечивают электробезопасность даже при повышенной влажности. Наличие изоляторов исключает случайное замыкание на корпус щита.

Преимущества

• Высокая плотность подключения: 16 точек на компактной платформе
• Универсальность крепления: подходит как для монтажа на рейку, так и для крепления прямо на стенку щита
• Стандартный цвет — синий — упрощает визуальное различение нулевых проводников
• Долговечность: срок службы 15 лет при соблюдении условий эксплуатации
• Совместимость с большинством модульных щитов IEK и других производителей

Ограничения применения

• Не предназначен для подключения алюминиевых проводов — материал контактов (латунь) несовместим с алюминием без переходных наконечников
• Не следует использовать вне закрытых щитов — открытое расположение увеличивает риск механического повреждения и попадания влаги
• Не допускается применение с проводами сечением более 25 мм² — это вызывает перегрев и деформацию клеммы
• Не имеет защиты IP — не применяется во влажных средах без дополнительной герметизации щита

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных заземлений (PE) от розеток, светильников и оборудования в промышленном шкафе
• Сборка нулевой шины в частичных щитах на производстве — например, для станков с ЧПУ
• Замена старой шины в существующем щите при модернизации системы заземления

Практические советы

• Перед монтажом проверьте соответствие сечения провода — 25 мм² максимум. Большие провода не войдут в клемму.
• Всегда используйте наконечники-гильзы для многожильных проводов — это продлит срок службы контакта.
• При установке на DIN-рейку убедитесь, что защёлка изолятора полностью зафиксирована — слышен характерный щелчок.
• Не смешивайте эту шину с другими сериями IEK без проверки шага клемм — отличается формат крепления.
• При необходимости можно использовать несколько таких шин параллельно — они совместимы по габаритам и креплению.
• Храните в сухом месте — необработанная поверхность может окисляться при длительном воздействии влаги.
